Xüsusi Kabel Sona Qüllə Təchizatçısı

Qingdao Anbang Yeni Enerjibütün güc polad strukturu sənayesi zəncirində dərin təcrübəyə malikdir. 35kV-dan 220kV-a qədər şəbəkə layihələri, yeni enerji inteqrasiyası layihələri və şəhər-kənd şəbəkəsinin yenilənməsi üçün biz inteqrasiya olunmuş bucaqlı polad və polad boru kabel terminal qüllələrinin tam seriyasını fərdiləşdirir və inkişaf etdiririk. İstehsalçı olaraq bizi seçin və yeni layihəniz üçün təklif alın!

Kabel Son Qülləsi nədir?

Kabel qüllələri yüksək gərginlikli ötürücü hava xətlərini yeraltı kabel sistemləri ilə birləşdirən əsas keçid strukturlarıdır.

Elektrik şəbəkəsinin sonunda əsas polad konstruksiya qurğuları kimi xidmət edərək, onlar birtərəfli keçirici gərginlik ankrajı, kabel terminalının quraşdırılması, gərginlik dayandırıcının yerləşdirilməsi, xətt izolyasiyasının keçidi və elektrik təhlükəsizliyi izolyasiyası daxil olmaqla bir çox funksiyaları yerinə yetirirlər.

Onlar yarımstansiyalara giriş, şəhər hava şəbəkələrini yeraltı xətlərə çevirmək və yeni enerji elektrik stansiyalarını şəbəkəyə inteqrasiya etmək üçün mühüm avadanlıqdır.

Bu qüllələr gücləndirilmiş struktur mexanika dizaynını, inteqrasiya edilmiş elektrik təhlükəsizliyi planını və sahil havasına davamlı antikorroziya sistemlərini özündə birləşdirir. Onlar böyük torpaq işğalı, qeyri-kafi stress ehtiyatı, məhdud istismar və texniki xidmət sahəsi və zəif ekoloji uyğunlaşma kimi ənənəvi terminal qülləsi məsələlərini həll edir.

Həlllərimiz mexaniki yükdaşıma, elektrik izolyasiyası, sahəyə uyğunlaşma və uzunmüddətli dayanıqlıqda hərtərəfli təkmilləşdirmələri təmin edərək, elektrik şəbəkəsinin son keçidləri üçün yüksək etibarlı inteqrasiya edilmiş həllər təklif edir.

Məhsul Kateqoriyaları

1. Polad Monopol Kabel Son Qülləsi

Əsas material kimi Q355B yüksək dayanıqlı polad borulardan istifadə edilməklə, tək sütunlu polad boru konstruksiyası ilə dizayn edilmişdir. Ümumi dizayn sadədir və minimal yer tutur, kompakt şəhər əraziləri və yüksək landşaft tələbləri olan ssenarilər üçün uyğundur.

Qüllənin hündürlüyü ehtiyaca görə fərdiləşdirilə bilər (8m-25m), 35kV-110kV gərginlik səviyyələri üçün uyğundur, yüksək külək yükü müqaviməti, rahat quraşdırma, səmərəli istismar və texniki xidmət üstünlüklərini təklif edir.

O, isti daldırma sinkləmə və qapalı örtük texnologiyasından istifadə edərək korroziyadan qorunma ilə inteqrasiya edilmiş terminal montaj platforması və ildırımdan mühafizə torpaqlama sisteminə malikdir.

O, şəhər yaşıllıq zolaqlarında, yarımstansiyaların hasarlarında, sənaye parklarında və digər dar ərazilərdə geniş şəkildə tətbiq oluna bilər, praktikliyi estetika ilə tarazlaşdıraraq, yer seçiminin çətinliyini əhəmiyyətli dərəcədə azaldır.

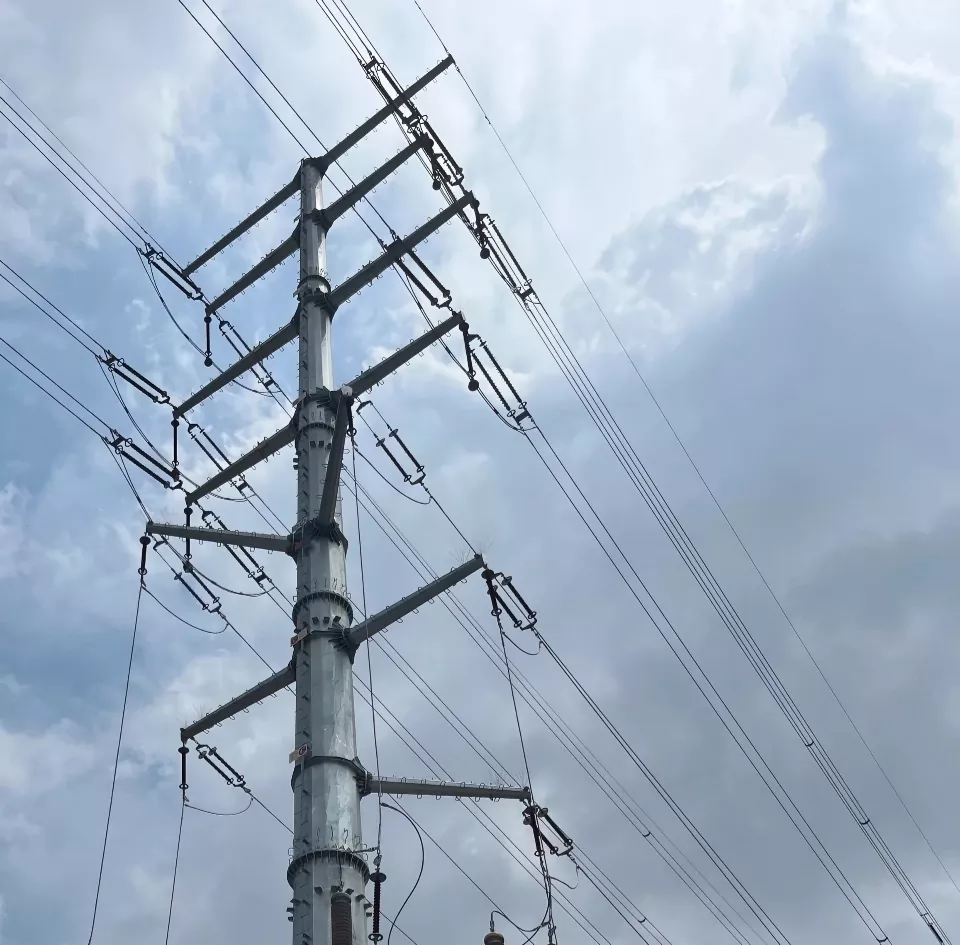

2. Çoxdövrəli Kabel Yükseltici Dirək

Xüsusilə, eyni vaxtda 2-4 dövrəni dəstəkləyən, 110kV-220kV yüksək gərginlik səviyyələri üçün uyğun olan çox dövrəli kabel qaldırıcı tələblər üçün nəzərdə tutulmuşdur. Kabel terminalının quraşdırılması, qurğuşun keçidi və elektrik təhlükəsizliyi izolyasiya funksiyalarını birləşdirən modul dirək strukturundan istifadə edir.

Qütb gərginliyin paylanması üçün optimallaşdırılmışdır və çoxsaylı qorunan terminal montaj nöqtələri və texniki xidmət platformaları ilə çoxlu dövrələrin balanssız gərginliyinə tab gətirə bilər.

Çoxdövrəli Kabel Yükseltici Dirəkyeni enerji elektrik stansiyalarında və şəhər paylayıcı şəbəkənin genişləndirilməsində çoxdövrəli şəbəkə inteqrasiyası üçün uyğundur, çoxsaylı tək dövrəli qurğuların tikintisi ehtiyacını aradan qaldırır, layihə üzrə torpaqdan istifadəni və tikinti xərclərini səmərəli şəkildə tənzimləyir, mərkəzləşdirilmiş idarəetməyə və çoxdövrəli xətlərin səmərəli saxlanmasına nail olur.

3. Portal Tipi Kabel Sona Qülləsi

Güclü daşıma qabiliyyəti və kifayət qədər elektrik təhlükəsizliyi məsafəsi təklif edən, 110kV-220kV gərginlik səviyyələri üçün uyğun olan, fərdiləşdirilə bilən aralığa (10m-30m) malik iki sütunlu portal strukturunu qəbul edir. Əsasən böyük tutumlu kabel terminalının quraşdırılması və uzun məsafəli hava xətləri və yeraltı kabellər arasında keçid qovşaqları üçün istifadə olunur.

Portal çarpaz şüası bir neçə qorunmuş montaj nöqtəsinə malikdir, eyni vaxtda bir neçə kabel terminalı və dayandırıcı dəstini dəstəkləyə bilir, böyük miqyaslı layihələr üçün yarımstansiya çıxışları və bölgələrarası xətt terminal birləşmələri üçün uyğundur.

O, əla struktur sabitliyinə malikdir, ekstremal hava yüklərinə tab gətirə bilir, Dövlət Şəbəkəsi və Cənub Şəbəkəsinin iri elektrik şəbəkəsi layihələrinin qəbul standartlarına cavab verir və yüksək yüklü, yüksək etibarlı elektrik ötürülməsi ehtiyacları üçün uyğundur.

4. 132kV keçid ötürücü qülləsi

Terminal qülləsinin və ötürücü qüllənin ikili funksiyalarını birləşdirərək, hava xətləri və yeraltı kabellər arasında keçidə diqqət yetirərək, 132kV gərginlik səviyyələri üçün xüsusi hazırlanmışdır. O, kabel terminalının quraşdırılmasını, izolyasiya keçidini idarə edir, həmçinin gərgin keçiriciləri lövbərləyə və xətti yönləndirə bilər.

Qüllə, DL/T enerji sənayesi standartlarına uyğun, kifayət qədər gərginliyə malik, bucaqlı polad qəfəs və ya polad boru birləşdirilmiş konstruksiyadan istifadə edir. Korroziyaya qarşı sistem müxtəlif regional ssenarilər üçün xüsusi olaraq optimallaşdırılıb və o, 132 kV-luq yeni enerji şəbəkəsinin inteqrasiyası, şəhər və kənd şəbəkələrinin yenilənməsi və sənaye parkına ayrılmış xətt keçidlərində geniş şəkildə tətbiq oluna bilər, hamar keçid və təhlükəsiz ötürməni təmin edir, universallığı və ixtisaslaşdırılmış uyğunlaşmanı balanslaşdırır.

Əsas güclü tərəflər

1. Xüsusi struktur

Adi ötürücü qüllələrin ikitərəfli balanslaşdırılmış qüvvə dizaynından fərqli olaraq, Anbang kabel terminalı qüllələri yalnız bir istiqamətli super-böyük balanssız gərginlik üçün gücləndirilmişdir.

Qüllə gövdəsinin əsas materialları, qüllə ayaqları və flanş qovşaqları hamısı şifrələnmiş və qalınlaşdırılmış və optimallaşdırılmışdır və çevrilmə və bükülmə əleyhinə performans ümumi gərginliyə davamlı qüllə standartlarını xeyli üstələyir.

Əsas daşıma qabiliyyəti ehtiyat üçün qorunur və həddindən artıq küləklərə, buzlanmaya və seysmik yüklərə qarşı dura bilən, terminal xəttinin ayrılması və qüllənin strukturun əsas səbəbi ilə əvəzlənməsinin gizli təhlükələrindən qaça bilən və elektrik şəbəkəsinin son hissəsinin uzunmüddətli sabit işləməsini təmin edən DL/T enerji sənayesi xüsusiyyətlərinə uyğunlaşır.

2. İnteqrasiya edilmiş platforma dizaynı

Bizim Kabel Sona Qülləmiz kabel uclarını, gərginlik qoruyucularını və keçid mötərizələrini quraşdırmaq üçün quraşdırılmış standart platformaya malikdir. Bu dizayn ənənəvi müstəqil dayandırma strukturlarını, montaj mötərizələrini və torpaqlama sistemlərini vahid, vahid qüllə strukturuna birləşdirir.

Bu dizayn əlavə mülki mühəndislik dəstək strukturlarının tikintisi ehtiyacını aradan qaldırır və bununla da tələb olunan torpaq sahəsini azaldır, həmçinin tikinti prosedurlarını və material sərfini minimuma endirir.

Bundan əlavə, bu inteqrasiya edilmiş platforma dizaynı təhlükəsizlik mühafizə vasitələri ilə birlikdə əməliyyatlar və texniki xidmət üçün xüsusi giriş yollarını özündə birləşdirir. Bu, avadanlığın rahat quraşdırılmasını, müntəzəm yoxlamaları və qəza təmirini asanlaşdırır, nəticədə həm layihənin ümumi kapital xərclərini, həm də uzunmüddətli istismar və texniki xidmət xərclərini azaldır.

3. Hava müqaviməti və antikorroziya sistemi

Qüllənin əsas konstruksiyası Q355B yüksək möhkəmlikli, aşağı ərintili poladdan, ikiqat mühafizə prosesindən istifadə edərək, isti daldırma sinkləməni möhürlənmiş antikorroziya örtüklə birləşdirərək tikilmişdir.

Örtünün qalınlığı və korroziyaya qarşı formulası Anbang tərəfindən xüsusi olaraq duz korroziyasına, oksidləşməyə və turşu əsasının yaşlanmasına qarşı möhkəm müqavimət təmin edərək, yüksək duz spreyi, yüksək rütubət və güclü dəniz küləkləri ilə xarakterizə olunan sahil bölgələrinin sərt ekoloji şərtlərinə tab gətirmək üçün optimallaşdırılmışdır.

Bütün konstruktiv boltlar və flanşlar 30 ildən artıq dizayn edilmiş xidmət müddətini təmin edərək, korroziyaya qarşı oxşar sızdırmazlıq müalicələrindən keçir.

Anbang ilə tərəfdaşlıq, daxili dağlıq bölgələr, sahildəki gelgit mənzilləri və sənaye parkları da daxil olmaqla geniş spektrli yüksək korroziyaya məruz qalan mühitlərə tam uyğunlaşmanı təmin etməklə yanaşı, layihəniz üçün gələcək yenidən örtük və komponentlərin dəyişdirilməsi tezliyini minimuma endirməyə kömək edir.

4. Dar baza, yüngül fərdiləşdirmə

Şəhər elektrik şəbəkələri daxilində dar dəhlizlərin, qıt torpaq resurslarının və sıx ətraf memarlığın problemlərini həll edərək, biz bir sıra dar bazalı, yığcam terminal qüllələrini təqdim etdik.

Bu məhsul seriyası optimallaşdırılmış qüllə əsas ölçüləri və küləyə davamlı konstruktiv konstruksiyalara malikdir, nəticədə daha kiçik ayaq izi və azaldılmış küləyin kəsişməsi ilə nəticələnir.

Bütün struktur yük tələblərinə və elektrik təhlükəsizliyinin təmizlənməsi standartlarına tam cavab versə də, bu terminal qüllələri müxtəlif şəhər quru mühitlərinə, o cümlədən yaşıl zolaqlar, yarımstansiyanın perimetri divarları və yeni enerji obyektlərinin periferik sahələrinə çevik uyğunlaşma təklif edir. Onlar şəhər elektrik şəbəkəsinin modernləşdirilməsi layihələri zamanı terminal qüllələrinin yerləşdirilməsində tez-tez rast gəlinən çətinliklərin praktik həllini təmin edir.

5. Bütün gərginlik səviyyələrində çevik fərdiləşdirmə

Məhsul portfelimiz 35kV, 110kV və 220kV daxil olmaqla bütün əsas yüksək gərginlikli sinifləri əhatə edir və bucaqlı polad qəfəs qüllələri, tək sütunlu boru tipli polad qüllələr və çox dövrəli kompozit qüllələr kimi müxtəlif konstruktiv dizaynların fərdiləşdirilməsini dəstəkləyir.

Qüllənin hündürlüyü, çarpaz qol konfiqurasiyası, izolyatorun qoşulma parametrləri, torpaqlama sistemləri və ildırımdan mühafizə qurğuları hamısı xüsusi tələblərə uyğunlaşdırıla bilər.

İstilik elektrik şəbəkəsinin inteqrasiyası və bərpa olunan enerjinin ötürülməsindən (külək və günəş) tutmuş şəhər və kənd paylayıcı şəbəkənin genişləndirilməsinə və regionlararası xətt terminal birləşmələrinə qədər müxtəlif mühəndislik layihələrinin ehtiyaclarını qarşılaya bilirik - biz hərtərəfli, bir pəncərədə fərdiləşdirilmiş çatdırılma həlləri təqdim edirik.
