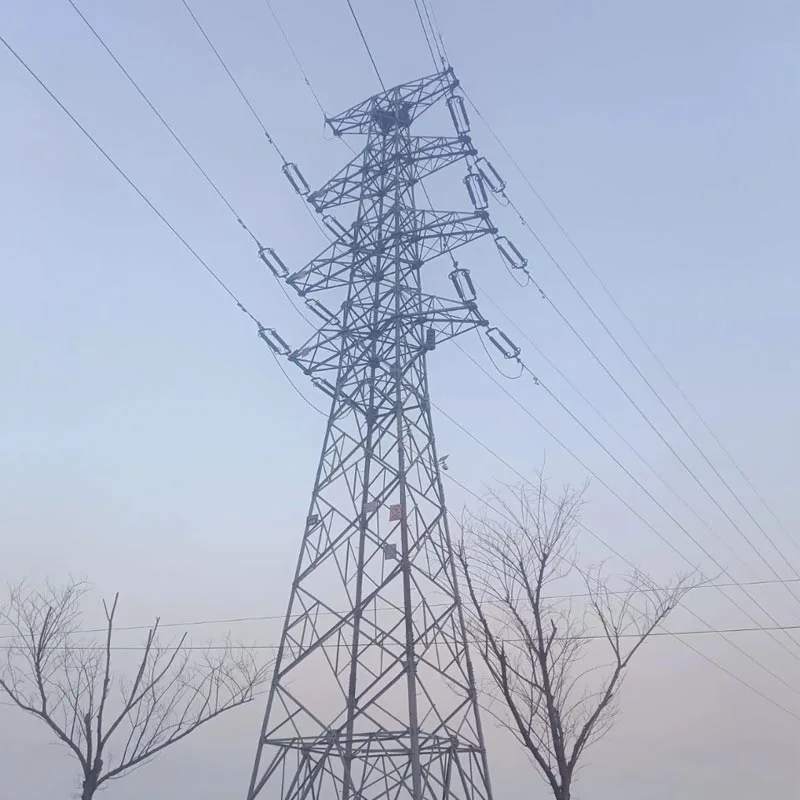

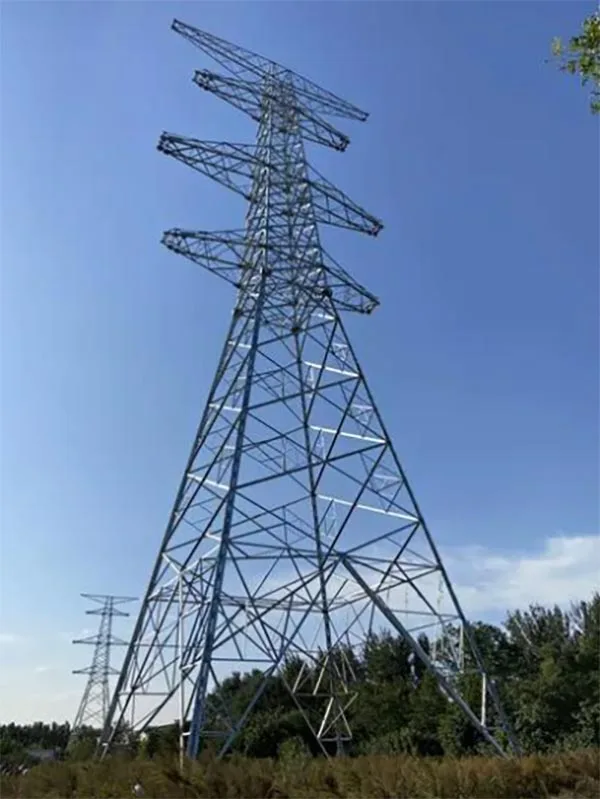

Sinklənmiş Bucaqlı Polad Transpozisiya Qülləsi

Qingdao Anbang New Energy-nin Sinklənmiş Bucaqlı Polad Transpozisiya Qülləsi yüksək güclü milli standart seçir əsas yükdaşıyan komponent kimi sinklənmiş bucaqlı polad. Ümumi struktur vasitəsilə optimallaşdırılmışdır peşəkar mexaniki hesablamalar və dizayn, əsasən 110kV-dan 500kV-a qədər yüksək gərginlikli və ultra yüksək gərginlikli AC ötürülməsi üçün xətt üç fazalı keçiricilərin nizamlı faza keçidinə nail olmaq üçün xüsusi olaraq istifadə edilən ssenarilər.

Effektiv şəkildə müraciət edir balanssız tutum kimi uzun məsafəli ötürmə zamanı keçiricinin asimmetrik yerləşməsi ilə əlaqədar problemlər cərəyan, həddindən artıq xətt itkisi, gərginlik dalğalanmaları və rele qorunması anomaliyaları, beləliklə, elektrik şəbəkəsini yaxşılaşdırır mənbədən ötürülmə səmərəliliyi və uzunmüddətli təhlükəsiz, sabit və etibarlı işləməsini təmin etmək ötürmə sistemi.

Məhsul vahid və sıx sink təbəqəsi olan yetkin isti daldırma sinkləmə antikorroziya prosesindən istifadə edir. güclü yapışan, korroziyaya və yaşlanmaya qarşı müqaviməti əhəmiyyətli dərəcədə artıran və sərt və mürəkkəb şəraitə uyğunlaşan mühitlər sahilyanı yüksək duzlu duman, sənaye çirkliliyi əraziləri və soyuq qarlı iqlimlər kimi.

Qingdao Anbang New istifadə edərək Enerjinin müasir istehsal bazası, standartlaşdırılmış və fabrikdə dəqiq istehsal, ciddi keyfiyyətlə əldə edilir. xammalın kəsilməsi, zımbalanması və qaynaqlanmasından sinkləmə və sınaq montajına qədər tətbiq olunan nəzarət prosesləri, komponentlərin dəqiqliyini və ardıcıllığını effektiv şəkildə təmin edir.

Bu sinklənmiş bucaqlı polad faza dəyişən qüllə müxtəlif gərginlik səviyyələrinə, ərazi şəraitinə, və xətti dizayn tələbləri, və əla struktur gücü və külək və zəlzələyə müqavimət təklif edərkən, o həmçinin yerində montaj rahatlığını və gələcək texniki xidmətin asanlığını nəzərə alaraq onu təhlükəsiz, səmərəli və qənaətcil edir. müxtəlif elektrik ötürücü xətlərin mərhələli dəyişdirilməsinin təmiri və yeni tikinti layihələri üçün üstünlük verilən həlldir.

Əsas üstünlüklər

Korroziyaya davamlılıq, uzun xidmət müddəti

Sink təbəqəsi ilə isti daldırma sinklənmədən istifadə edir qalınlığı ≥85μm, həm fiziki, həm də elektrokimyəvi maneəni təmin edən sıx qoruyucu təbəqə əmələ gətirir. müdafiə.

Açıq havada baxımsız istifadə müddəti 30 ildən çoxdur, sahil və kimi sərt mühitlər üçün uyğundur sənaye sahələri.

Struktur Struktur

kimi yüksək möhkəmlikli Q235/Q345 sinklənmiş bucaq poladdan hazırlanmışdır əsas material, qəfəs dizaynı ilə.

Külək müqaviməti ≥30 m/s, buz örtüyü müqaviməti ≥8 mm, seysmik intensivlik 8, mürəkkəb ərazilərdə və ekstremal iqlimlərdə yük tələblərinə cavab verir.

Rahat Baxım

Sinklənmiş Bucaqlı Polad Transpozisiya Qüllələri istifadə edin keçid naqilləri olmadan üç fazalı keçiricilərin dəqiq dəyişdirilməsinə imkan verən modul faza ayırma dizaynı.

The quruluş sadədir, tikinti və texniki xidmətin səmərəliliyini əhəmiyyətli dərəcədə artırır.

Zavod istehsalı və keyfiyyətə nəzarət

Qingdao Anbang New Energy öz fabrikinin sahibidir standartlaşdırılmış istehsal. Xammalın yoxlanışından hazır sinklənmə və montaja qədər proses ciddi şəkildə aparılır hər bir sinklənmiş bucaqlı polad faza keçid qülləsinin ardıcıl performansını təmin edən milli standartlara əməl edir.

Çevik Fərdiləşdirmə

Qüllə növü, hündürlüyü və faza keçid üsulu ola bilər müxtəlif güc üçün uyğun olan xətt gərginliyi səviyyəsinə, span məsafəsinə və ərazi şəraitinə uyğun olaraq fərdiləşdirilmişdir ötürmə xəttinin faza keçid layihələri.

Məhsulun işləmə prinsipi

Sinklənmiş bucaqlı polad faza dəyişdirici qüllə elektrik ötürücü xətlərdə istifadə olunan xüsusi bir qüllədir. faza üç fazalı keçiricilərin dəyişdirilməsi.

Uzun məsafəli AC ötürmə xətlərində üç fazalı keçiricilər səbəb ola bilər asimmetrik tənzimləmə səbəbindən balanssız tutumlu cərəyanlar, şəbəkə itkilərinin artmasına, yanlış işləməyə səbəb olur. rele müdafiəsi və digər məsələlər.

Qüllə dirijorun asma nöqtələrini təşkil edir saat qüllənin gövdəsində müxtəlif hündürlüklər və mövqelər, A, B və C faza keçiricilərinin mövqelərini nizamlı şəkildə dəyişməsinə imkan verir kimi qüllədən keçirlər.

Bu, dövri faza sürüşməsinə nail olur, üç fazalı tutumlu cərəyanları tarazlaşdırır, xətt itkilərini azaldır, ötürmənin səmərəliliyini və elektrik şəbəkəsinin əməliyyat dayanıqlığını yaxşılaşdırır.

Onun əsası güvənir dirijorun gərginliyi və aralığının üst-üstə düşməsini təmin etmək üçün sinklənmiş bucaqlı poladdan yüksək möhkəmlik və sabitlik təhlükəsizlik faza keçid prosesi zamanı standartlar.

Məhsul Təfərrüatları

Komponent Emalı

Sinklənmiş Bucaqlı Polad Transpozisiya Qülləsinin bütün bucaqlı polad komponentləri montajı təmin etmək üçün GB/T 9787-yə uyğun olaraq ölçülü toleranslarla dəqiq şəkildə kəsilir, vurulur və əyilir. dəqiqlik.

Korroziyadan qorunma

Pasdan təmizləndikdən sonra komponentlər 450-460°C temperaturda ərimiş sinkə batırılır, buraxılmış örtük və ya sink qabarıqları olmadan vahid örtüyə malik sink-dəmir ərintisi təbəqəsinin formalaşdırılması. kimi ölü künclər boltlar və qaynaqlar tam qorunur.

Qüllə quruluşu

Qüllə əsasın ağlabatan düzülüşü ilə şəbəkəli truss strukturundan istifadə edir elementlər, diaqonallar və çarpaz qollar, aydın şəkildə müəyyən edilmiş gərginlik yolları və faza dəyişkən asqının dəqiq yerləşdirilməsi faza keçidi zamanı keçiricilərin təhlükəsiz məsafəsini təmin etmək üçün nöqtələr.

Aksesuar Konfiqurasiyası

İsti daldırma sinklənmiş boltlar, yuyucular, ayaq dırnaqları, nərdivanlar və qüllə ilə uyğunlaşan, elektrokimyəvi korroziyanın qarşısını alan korroziyaya davamlı digər aksesuarlar.

Zavod yoxlaması

Hər sinklənmiş bucaqlı polad faza dəyişən qüllə ölçülü keçir yoxlama, mexaniki sınaq, sinklənmə qalınlığının ölçülməsi və sınaq montajının yoxlanılması və yalnız bundan sonra fabrikdən çıxa bilər bu sınaqlardan keçmək.

Məhsulun spesifikasiyası
