Çində davamlı Tangent Tower Fabriki

Yerüstü ötürücü xətlərin əsas magistral tipli qülləsi kimi düz xətt qülləsi şəbəkə üzrə ötürücü qüllələrin ümumi sayının 80%-dən çoxunu təşkil edir. Bu, elektrik şəbəkəsi infrastrukturunda, yeni enerji stansiyasının ötürülməsində və şəhər-kənd elektrik şəbəkəsinin təkmilləşdirilməsi layihələrində ən çox istifadə edilən əsas qüllə növüdür.

Qingdao Anbang Yeni Enerji, Shandong polad konstruksiya istehsal bazasına və milli yüksək texnologiyalı müəssisənin texnologiya yığımına güvənərək, bütün transmissiya polad strukturu sənaye zəncirinin tədqiqi və istehsalı ilə dərindən məşğul olur.

Fabrikimiz 35kV, 110kV, 220kV və 330kV-lik əsas ötürmə şərtlərini, o cümlədən Qan formalı, qədəh formalı, bayquş formalı və qoç buynuz formalı dizaynlar kimi bütün qüllə növlərini əhatə edən tam gərginlik səviyyəli düzbucaqlı polad qüllə məhsullarını işləyib hazırlamışdır.

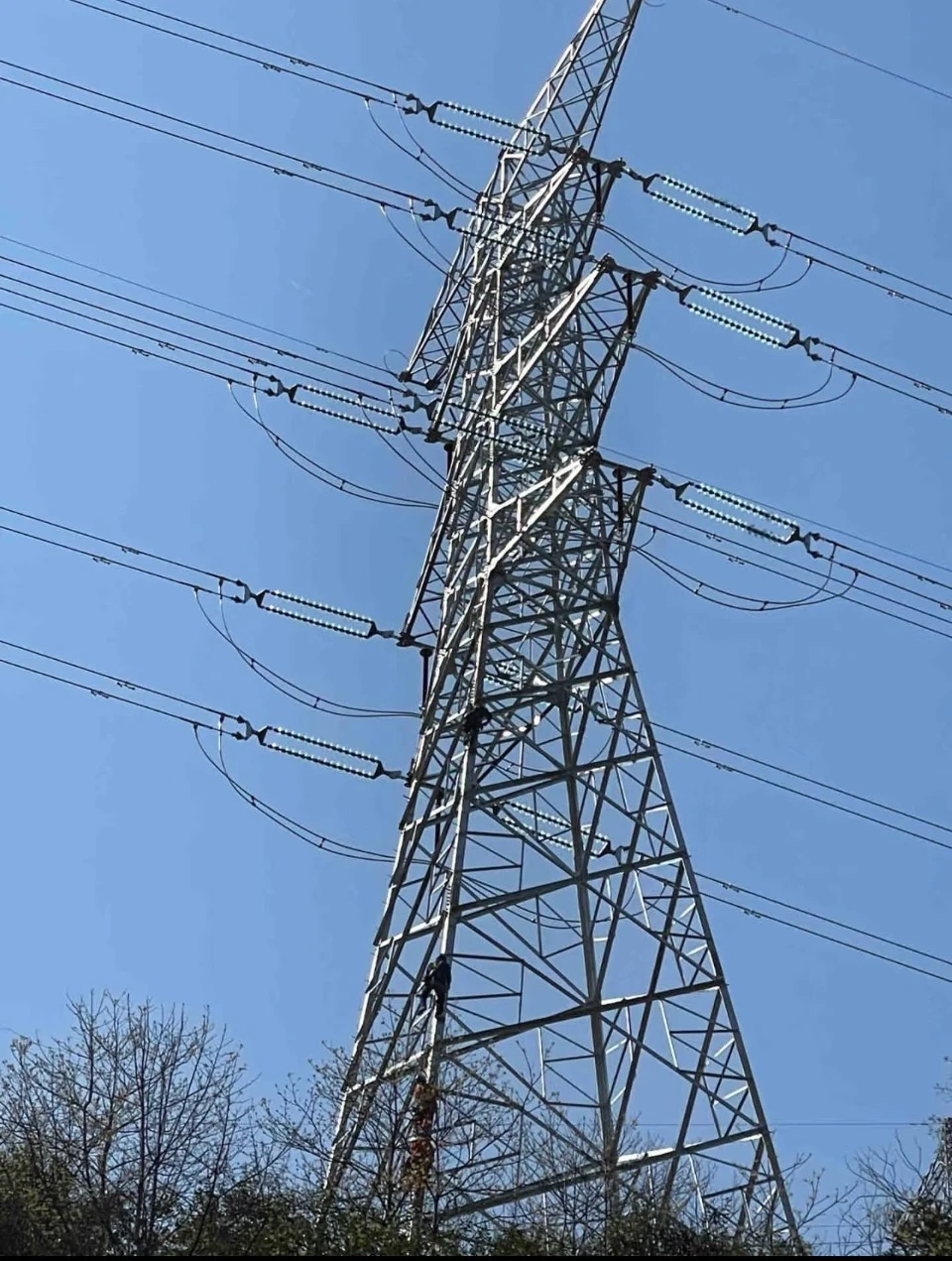

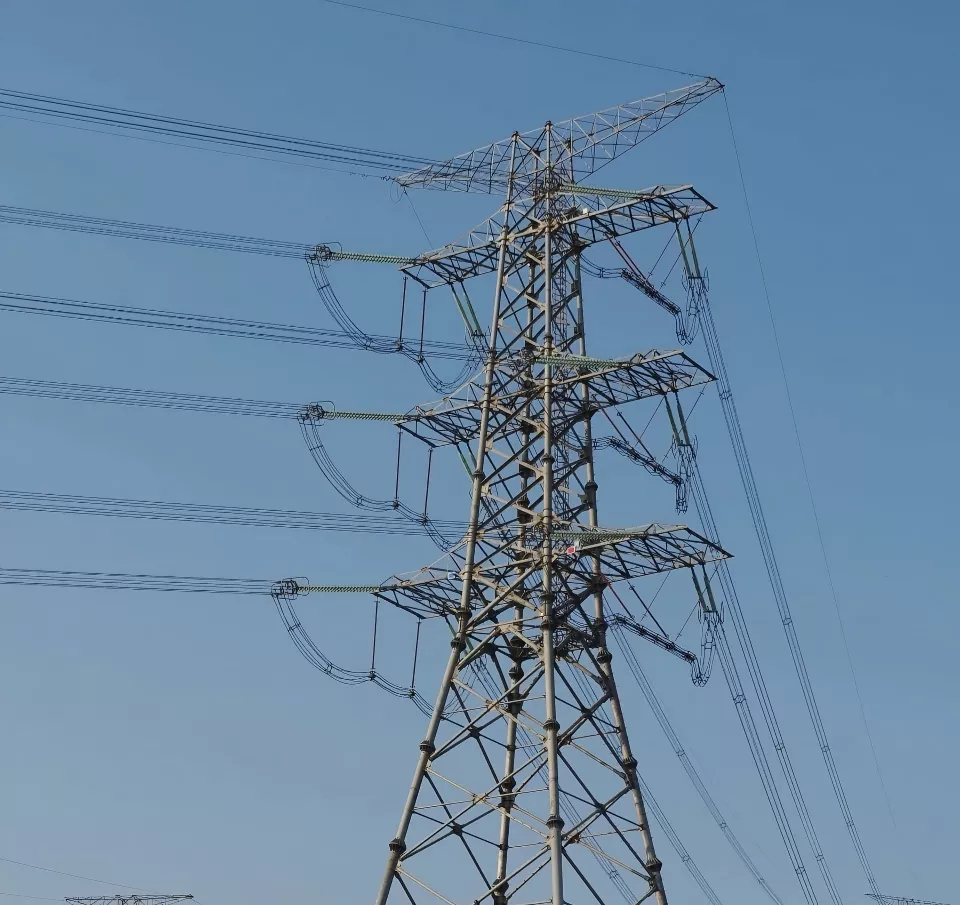

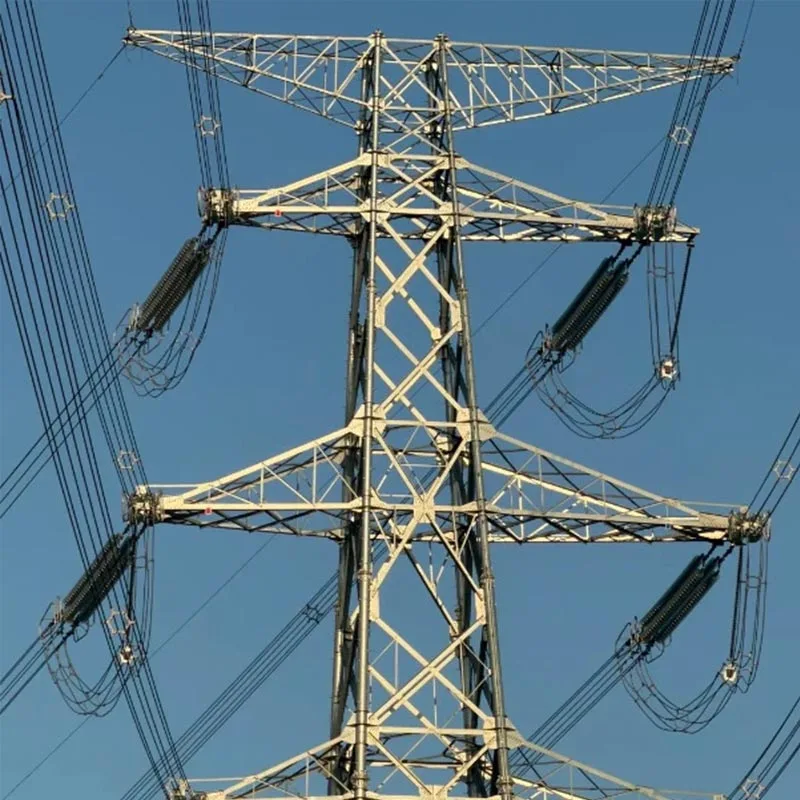

Tangent Tower nədir?

Anbang Tangent Towers xətlərin uzununa gərginliyinə və bucaq gərginliyinə dözmədən yalnız keçiricilərin və torpaq naqillərinin, buz yüklərinin və üfüqi külək yüklərinin ağırlığını daşıyan, düz ötürmə bölmələri üçün eksklüziv yükdaşıyan strukturlar kimi yerləşdirilmişdir.

Yüngül truss mexaniki dizaynına, hər cür hava şəraitinə davamlı antikorroziyaya, dəqiq struktur optimallaşdırmasına və rahat tikinti və texniki xidmətə diqqət yetirərək, onlar düzənliklər, təpələr, dağlar, sahil boyu yüksək rütubət və duz püskürən mühitlər və yeni enerji parkları kimi müxtəlif infrastruktur ssenarilərinə uyğunlaşa bilirlər.

Onlar uzun məsafəli ötürmə dəhlizləri üçün dayanıqlı, uzunmüddətli və sərfəli polad konstruksiyaya dəstək sistemini təmin edir, eyni zamanda fotovoltaik və külək enerjisinin çatdırılması, şəhər-kənd şəbəkəsinin transformasiyası və əyalətlərarası elektrik şəbəkəsi üçün layihə tələblərinə cavab verir və yeni enerji elektrik ötürücü şəbəkələrinin əsas yükdaşıyan əsas komponenti kimi xidmət edir.

Tam Seriya Qüllə Spesifikasiya Sistemimiz

1. Aşağı Gərginlikli Adi Seriya (35kV/110kV)

Əsasən yuxarıda göstərilən Z-şəkilli və sadələşdirilmiş quru tipli qüllələr, aşağı və yüngül qüllə gövdələri, kiçik təməl izləri, şəhər və kənd paylayıcı şəbəkələri, qəsəbə ötürücü filialları və yaxınlıqdakı kiçik şəbəkəyə qoşulmuş yeni enerji layihələri üçün uyğundur.

2. Yüksək Gərginlikli Magistral Seriyası (220kV/330kV)

Standart quru tipli və kubokşəkilli düz qüllələr, optimallaşdırılmış qollar arası məsafə və izolyasiya koordinasiya məsafəsi, elektrik şəbəkəsinin əsas ötürücü xətləri, regionlararası ötürücü magistral xətlər və böyük külək və günəş elektrik stansiyalarının çıxış xətləri üçün uyğun olan kifayət qədər sərtlik ehtiyatı.

3. Kompakt İxtisaslaşdırılmış Seriya

Torpaq resursları məhdud olan ərazilərdə, yaxınlıqdakı yaşayış massivlərində və məhdud ekoloji dəhlizlərdə layihələr üçün uyğun olan, qüllənin köklərinin genişliyini və dəhliz izini azaldan dar əsaslı kompakt düz qüllələr; kiçik bucaqlı və kiçik dönmə şərtlərinə də uyğun gəlir, xətt düzümündə çevikliyi artırır.

4. Ümumi Struktur Parametrlər

Əsas materiallar Q345B və Q420 yüksək möhkəmlikli aşağı lehimli polad, tam qüllə boltu ilə yığılmış truss strukturu, trapezoidal konik qüllə gövdəsi dizaynı, qüllənin hündürlüyü 18 m-dən 75 m-ə qədərdir, 80 m-dən 400 m-ə qədər şərti aralıq uzunluqları üçün uyğundur, Gücün ötürülməsi və dizaynına ciddi şəkildə uyğundur. İstehsal və istehsal üçün DL/T polad strukturu sənaye standartları.

Əsas məhsul üstünlükləri

(1) Struktur Optimallaşdırma

Sonlu element strukturunun simulyasiyası və təhlili texnologiyasına əsaslanaraq, qüllə gövdəsinin en kəsiyi, maili material düzülüşü və birgə gərginliyi ənənəvi lazımsız material dizaynından imtina edərək bütün ərazidə optimallaşdırılır.

Külək müqaviməti, zəlzələyə davamlılıq və buz örtüyünün milli yük tələblərinə cavab vermək şərti ilə qüllə gövdəsinin öz çəkisi 12% ~ 18% optimallaşdırılır, truss gücünün ötürülmə yolu aydındır və əyilmə nəzarətinin dəqiqliyi sənayenin orta göstəricisindən daha yaxşıdır.

Bünövrə kökünün açılması daha kiçikdir, torpaq işlərinin qazıntı həcmi və beton istehlakı eyni vaxtda azalır, bu da layihənin torpaq alınması və mülki tikinti xərclərini əhəmiyyətli dərəcədə azaldır və struktur təhlükəsizlik ehtiyatı, materialdan istifadə dərəcəsi və layihə dəyəri arasında optimal tarazlığa nail olur.

(2) Korroziyaya davamlı

Anbang milli standart isti daldırma sinkləmə prosesini qəbul edir.

Polad bütün əraziyə batırılır və sink təbəqəsinin qalınlığı vahid və sabitdir ≥ 85μm, passivasiya və sızdırmazlıq müalicəsi ilə birlikdə sahil duzunun spreyinə, sənaye turşusuna və qələvilərə, nəm kondensasiyaya, yağışa, qar və donma-əriməyə və digər ekoloji korroziyaya qarşı müqavimət göstərir.

Məhsulun dizaynının əsas ömrü 50 ildir və korroziyaya qarşı təbəqə açıq havada xidmət zamanı yavaş-yavaş çürüyür, sonradan boya təmiri və pas təmizləmə əməliyyatı və texniki xidmətinin tezliyini əhəmiyyətli dərəcədə azaldır, bütün həyat dövrünün istismarı və texniki xidmət xərclərini azaldır və Shandong sahili, daxili yüksək rütubət və şimalda şiddətli soyuq və buz kimi mürəkkəb regional mühitlərə uyğunlaşır.

(3) Öz-özünə hazırlanmış təhlükəsizlik patent strukturu

Anbang New Energy-nin təkrar emal oluna bilən anti-dırmanma patentli strukturu ilə təchiz edilmiş qüllə geri çəkilə bilən giriş pedalı ilə təchiz olunub ki, bu da gündəlik olaraq boş olduqda avtomatik təkrar emal edilir və gizlədilir və aidiyyəti olmayan işçilərin qaydaları pozaraq dırmaşmasının qarşısını alır.

Yalnız peşəkar istismar və texniki xidmət personalı yüksək hündürlükdə işlərin təhlükəsizlik mühafizəsini və ictimai təhlükəsizlik nəzarətini nəzərə alaraq, ənənəvi qüllələrin təhlükəsizlik boşluqlarını mühafizəsiz və dırmaşması asan dolduraraq, elektrik şəbəkəsinin təhlükəsizliyinin standartlaşdırılması tələblərinə cavab verərək texniki xidmət kanalının kilidini aça və genişləndirə bilər.

(4) Prefabrik modul istehsalı

Bütün qüllə komponentləri fabriki boşalma, zımbalama və ilkin montajı standartlaşdırır və bütün boltlar dəlikləri dəqiq uyğunlaşdırılır və saytda ikincil kəsmə və qaynağa ehtiyac yoxdur və təmiz boltun birləşdirilməsi və yığılması tələb olunur.

Komponentlərin yüngül şəkildə parçalanması, yolda daşınma probleminin olmaması və sərt dağlıq yol hissələrinin rahat ötürülməsi.

Sadələşdirilmiş quraşdırma prosesi, qısaldılmış yüksək hündürlükdə iş vaxtı və sinxron şəkildə azaldılmış tikinti işçi qüvvəsi və tikinti müddəti xərcləri, təcili elektrik şəbəkəsinin təmiri və toplu infrastrukturun tələsik layihələri, rahat sökülməsi və dəyişdirilməsi və komponentlərin dəyişdirilməsi üçün uyğundur və ikinci dərəcəli təkrar istifadə dəyərinə malikdir.

(5) Müxtəlif mühitlərə uyğunlaşın

Struktur dizayn zəlzələyə davamlılığın 8 səviyyəsini, külək müqavimətinin 12 səviyyəsini və şiddətli buz örtüyü şərtlərini əhatə edir.

Poladın möhkəmliyi şiddətli soyuq və aşağı temperaturlu mühitlərdə pisləşmir və sahilyanı yüksək duzlu mühitlərin struktur performansı sabitdir.

Bünövrə forması qazılmış bünövrələrə, plitə əsaslarına və dayaz basdırılmış pilləli özüllərə çevik şəkildə uyğunlaşdırılmışdır, palçıq, yamaclar, dağlar və yastıların çoxsaylı geologiyası üçün uyğundur, geniş miqyaslı sahə transformasiyası olmadan.

O, yeni enerji stansiyalarının periferik ötürücü dəhlizləri və ucqar dağlıq ərazilərdə xətt şəbəkəsi kimi qeyri-standart ssenarilər üçün uyğundur.

(6) Keyfiyyətə nəzarətin bütün zənciri

Milli yüksək texnologiyalı müəssisə olaraq Anbang, polad fabrikinin yenidən yoxlanılması, boşluqların dəqiqliyi sınağı, qaynaq qüsurlarının aşkarlanması, sinklənmiş təbəqə testi və yük simulyasiya testi üçün tam proses keyfiyyət yoxlama sistemi qurdu.

Dövlət Şəbəkəsi və Çin Cənub Elektrik Şəbəkəsinin istehsal standartlarını ciddi şəkildə müqayisə edin, komponentlərin güclü bir-birini əvəz etməsi və xətlərin toplu quraşdırılmasının ardıcıllığını təmin etmək üçün partiya təchizatı ölçülərində sıfır sapma.

Tətbiq ssenariləri

Dövlət Şəbəkəsinin və yerli elektrik şəbəkəsinin yüksək gərginlikli/aşağı gərginlikli magistral düz ötürücü kanalı;

Fotovoltaik elektrik stansiyaları və külək stansiyaları xüsusi xətlərə yeni enerji enerjisi göndərir;

Şəhər və kənd elektrik şəbəkələrinin təkmilləşdirilməsi, kənd şəbəkələrinin transformasiyası və sənaye parklarında daxili elektrik təchizatı xətlərinin;

Dağlıq dağlar, sahilyanı sahillər və ekoloji qoruqlar kimi məhdudlaşdırılmış dəhlizlərdə enerji ötürülməsi layihələri;

Tam ötürücü sistemi qurmaq üçün uzun məsafəli düz xətlərin toplu şəbəkəsi və gərginliyə davamlı qüllələrin dəstəklənməsi.

Müəssisəyə dəstək xidmətləri

Qingdao Anbang Yeni EnerjiErkən xətt tədqiqatından, qüllə tipli fərdi dizayndan, dərin yoxlamadan, zavodun kütləvi istehsalına və istehsalına, nəqliyyat vasitələrinin logistika paylanmasına, yerində quraşdırma texniki təlimatlarına və sonrakı istismar və texniki xidmətlərə qədər bir pəncərəli tam zəncirli həllər təqdim edir.

Biz xaricə ixracın fərdiləşdirilməsini, qeyri-standart parametrlərin fərdiləşdirilmiş tədqiqatını və inkişafını dəstəkləyirik, Jiaozhou Ağıllı İstehsalat Sənaye Parkının istehsal gücü üstünlüklərinə arxalanırıq, geniş miqyaslı sürətli çatdırılmanı təmin edirik və yerli və xarici enerji infrastrukturu layihələri üçün etibarlı polad konstruksiya dəstəyini təmin edirik.
