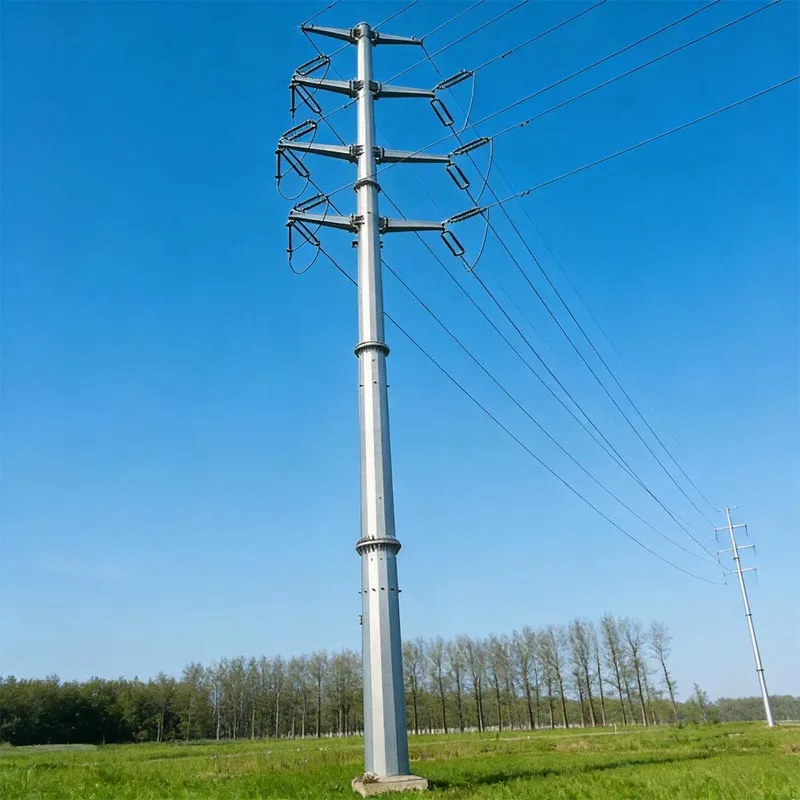

33kV Boruvari Polad Paylayıcı Dirək

Anbang 33kV borulu polad paylama dirəyi üçün tətbiq ssenariləri

Anbang 33kV borulu polad paylama dirəkləri orta gərginlikli hava enerjisi üçün əsas infrastruktur kimi xidmət edir müxtəlif coğrafi və layihə şərtlərinə uyğunlaşa bilən paylama sistemləri.

Şəhər və Şəhərətrafı Elektrik Şəbəkələri Kompakt şəhər dəhlizləri, yaşayış məhəllələri və bələdiyyələr üçün idealdır təmir layihələri. İncə ayaq izi və səliqəli görünüşü sayəsində onlar dar yol ehtiyatlarına uyğundur və sıx tikilir 33 kV-luq yerüstü qidalandırıcılar üçün asma, bucaq və terminal dirəkləri kimi yerləşdirilən zonalar.

Kəndlərin Elektrikləşdirilməsi və Şəhərətrafı Şəbəkələr Kəndlərə, əkin sahələrinə və kəndlərə elektrik enerjisinin uzun məsafələrə çatdırılması üçün uyğundur. kiçik şəhərlər. Yüngül prefabrik quruluş uzaq ərazilərdə daşıma çətinliyini azaldır, dəstəklənir kənd şəbəkəsinin təkmilləşdirilməsi və genişləndirilməsi proqramları.

Sənaye Zonaları və Ticarət Parkları Fabrikləri, logistik mərkəzləri, ticarət komplekslərini və sənaye məhəllələri. Yüksək struktur yük qabiliyyəti ağır keçirici yükləri və tez-tez şəbəkə genişləndirilməsini təmin edir tələb edir.

Bərpa Olunan Enerji Şəbəkəsi Bağlantısı orta miqyaslı günəş fermalarının və külək enerjisinin gedən xətləri üçün geniş şəkildə qəbul edilmişdir. stansiyalar, bərpa olunan enerji mənbələri istehsal sahələrini regional paylayıcı yarımstansiyalarla əlaqələndirir.

Sahil, Güclü Külək və Sərt Ətraf Layihələri İsti daldırma sinklənmiş müalicə üstün antikorroziya təmin edir performans, onları sahilyanı ərazilər, rütubətli bölgələr və güclü külək sürəti olan yerlər üçün etibarlı edir.

Elektrikləşdirilmiş nəqliyyat marşrutları, mədən zonaları və uzaqdan mühəndis qurğuları. Bütün dirəklər rəsmi test hesabatları, tam ISO sertifikatları və zəngindir qlobal layihə istinadları; yerli külək yükü, torpaq şəraiti və texniki uyğunluq üçün fərdi dizaynlar mövcuddur standartlar.

33kV borulu polad paylama dirəyi üçün kritik quraşdırma xüsusiyyətləri və ehtiyat tədbirləri

Əsas Quraşdırma Xüsusiyyətləri

Bünövrə tələbləri Bünövrə tipi yerli külək yükünə, torpağın daşıma qabiliyyətinə və dirək hündürlüyü. Beton gömülü təməl və ya ankraj bolt təməli ümumiyyətlə qəbul edilir. Vəqf qazıntısı dərinliyi, ölçüsü və betonun möhkəmliyi dərəcəsi mühəndis təsvirlərinə ciddi şəkildə riayət etməlidir. Doldurma sıxlaşdırılmalıdır kifayət qədər anti-aşırma dayanıqlığını təmin etmək üçün qat-qat.

Şaqulilik və Mövqe Dözümlülük Quraşdırıldıqdan sonra dirək şaquli sapması dirək hündürlüyünün 3‰-dən çox olmamalıdır. Yer səviyyəsində üfüqi mövqedən kənarlaşma marşrut layihəsinə uyğun olmalıdır; kənarlaşma daxilində nəzarət edilməlidir enerji paylama standartlarında müəyyən edilmiş icazə verilən diapazon.

Bölmə Bağlantısı Standartı Çox bölməli boru dirəkləri üçün flanşlı birləşmə səthləri təmiz və düz olmalıdır. Hamısı yüksək möhkəmlikli boltlar müəyyən edilmiş fırlanma momentinə çatmaq üçün ardıcıl olaraq simmetrik olaraq bərkidilməlidir. Kilid yuyucuları olmalıdır uzunmüddətli vibrasiya altında boltların boşalmasının qarşısını almaq üçün tamamilə quraşdırılmalıdır.

Torpaqlama Spesifikasiyası Məcburi etibarlı topraklama quraşdırılması. Torpaqlama müqaviməti yerli 33kV-a cavab verməlidir paylayıcı şəbəkə tələbləri. Torpaq keçiriciləri dirək bazasına möhkəm qaynaq və ya bolta ilə bağlanmalıdır və birləşdirici birləşmələrdə korroziyaya qarşı müalicə tətbiq edilməlidir

Quraşdırma Quraşdırma Standart Çarpaz qollar, izolyatorlar, kabel sıxacları və digər avadanlıqlar uyğun olaraq quraşdırılmalıdır. dizayn oriyentasiyası ilə. Əvvəlcədən təyin edilmiş montaj delikləri qazılmamalı və ya özbaşına dəyişdirilməməlidir. Avadanlıqların bərkidilməsi fırlanma momenti istehsalçının texniki təlimatlarına uyğun olmalıdır.

33kV-lik Boruvari Polad Paylama Dirəyi üçün əsas ehtiyat tədbirləri

Daşıma və Saxlama zamanı ehtiyat tədbirləri

1. İsti daldırma sinklənmiş səthi cızıqlardan, zərbədən və sürtünmədən qoruyun. Hər hansı bir örtük zədəsi vaxtında uyğun antikorroziya örtüklə təmir edilməlidir.
2.Yerli deformasiyanın qarşısını almaq üçün yığma və tranzit zamanı yumşaq örtüklü dirəkləri dəstəkləyin. Dirək gövdələrinə birbaşa ağır yüklər qoymayın.
3. Dirəkləri düz, yaxşı qurudulmuş yerdə saxlayın; nəm saxlama və səth korroziyasının qarşısını almaq üçün taxta dayaqlardan istifadə edərək təbəqələri ayırın.

Quraşdırma zamanı ehtiyat tədbirləri

1. Təyin olunmuş qaldırıcı mövqeləri ciddi şəkildə qəbul edin. Yanlış qaldırıcı bağlama boru dirəyinin daimi əyilmə deformasiyasına səbəb ola bilər.
2. İstehsalçının texniki icazəsi olmadan özbaşına yeni deşiklər qazmayın və ya dirək gövdəsini kəsməyin, bu, strukturun möhkəmliyini zəiflədəcək.
3.Flanşın yüksək möhkəmlikli cıvatalarını göstərilən fırlanma momentinə simmetrik şəkildə sıxın; quraşdırmadan sonra tam ikinci yoxlama.
4.Qütbün hündürlüyündən 3‰ daxilində dirək şaquli kənarlaşmasını idarə edin. Dirəklərin əyilməsi və aşması risklərinin qarşısını almaq üçün təməlin sıxılmasını təmin edin.
5. Etibarlı torpaqlama bağlantısı tələb olunur. Yerli 33kV elektrik şəbəkəsi standartlarına cavab vermək üçün torpaqlama müqavimətini yoxlayın.
6.İstismar təhlükəsizliyini təmin etmək üçün tufan, güclü yağış və güclü külək zamanı tikintini dayandırın.

İstismar və Baxım zamanı ehtiyat tədbirləri

1. Heç vaxt dirəyin nəzərdə tutulmuş yük tutumundan artıq əlavə avadanlıq, kabel və ya avadanlıq əlavə etməyin.
2. Boltun boşaldılması, örtük soyulması, korroziya və görünən dirək deformasiyası üçün müntəzəm yoxlamalar aparın.
3. Xüsusilə sahilboyu və rütubətli ərazilərdə yerləşdirilən dirəklər üçün paslanmanı yavaşlatmaq üçün zədələnmiş sinklənmiş təbəqələri vaxtında təmir edin.
4. Dirək təməllərinin yaxınlığında ağır maşınların toqquşmasından çəkinin; yol kənarındakı dirəklərdə xəbərdarlıq nişanları quraşdırın.
5.Yoxlama nəticələrini mütəmadi olaraq qeyd edin; anormal hallar aşkar edildikdə, gücləndirici müalicəni həyata keçirin.

33 kV-luq Boruvari Polad Paylayıcı Dirək üçün Əsas Müntəzəm Baxım Təlimatları

1. Vizual Təftiş (Normal dövr: Rüblük / Yarımillik)

• Dirək gövdəsini əyilmə, əyilmə, çatlama və deformasiyaya görə yoxlayın.
• İsti daldırma sinklənmiş örtüyü yoxlayın: xüsusilə flanşlarda, qaynaq tikişlərində və əsas hissələrdə soyulma, qırılma, pas ləkələrini aşkar edin.
• Çarpaz qolları, izolyatorları, fitinqləri və kabelləri zədələnmə, köhnəlmə və ya yerdəyişmə üçün yoxlayın.
• Heç bir ağac, yad obyekt və ya dirəyə söykənmiş zibil olmadığını təsdiqləyin.

2. Qoşulma və Bolt Təftişi

• Bütün flanş boltlarını, bərkidiciləri və kilid yuyucularını gevşetmə, pas və ya çatışmayan hissələri yoxlayın.
• Boltları lazımi fırlanma anına qədər yenidən sıxın; ciddi korroziyaya uğramış avadanlıqları dəyişdirin.
• Torpaqlama birləşmələrini yoxlayın; oksidləşmədən möhkəm təması təmin edin.

3. Əsas və Ətraf Mühitin Yoxlanması

• Bünövrədə çökmə, çatlama, su yığılması və ya torpaq eroziyası olub olmadığını yoxlayın.
• Sürətlənmiş korroziyanın qarşısını almaq üçün dirək bazasının ətrafındakı qalaqlanmış torpağı, alaq otlarını və suyu təmizləyin.
• Şaquliliyə nəzarət etmək; dərhal aşkar tilt ünvanlayın.

4. Torpaqlama Performans Testi (İllik Tövsiyə olunur)

• Yerli 33kV paylayıcı spesifikasiyalara uyğun olaraq torpaqlama müqavimətini ölçün.
• Müqavimət həddi aşdıqda qırılmış və ya korroziyaya uğramış torpaq keçiricilərini və birləşmələri təmir edin.

Anbang 33kV Boruvari Polad Paylama Dirəyi üçün tez-tez verilən suallar

Q1: Boru polad dirəklərinə hansı antikorroziya müalicəsi tətbiq edirsiniz?

A1: Bütün dirəklər standart müalicə kimi isti daldırma sinklənməni qəbul edir. Sinklənmiş təbəqə pas, duza təsirli şəkildə müqavimət göstərir dumanlı və rütubətli iqlim, daxili, kənd və sahil mühiti üçün uyğundur. Xüsusi dupleks örtük (galvanizləmə plus boya) ciddi korroziyaya məruz qalan ərazilər üçün mövcuddur.

S2: Rəsmi test hesabatlarını və müvafiq sertifikatları təqdim edə bilərsinizmi?

A2: Bəli. Biz tam struktur yük test hesabatları, material yoxlama sertifikatları, ISO 9001 sertifikatı təqdim edirik. tender və layihənin qəbulu üçün tələb olunan digər sənədlər. Bütün texniki məlumatlar beynəlxalq ortama cavab verir gərginliyin paylanması standartları.

S3: Xüsusi dizayn dəstəklənirmi?

A3: Mütləq. Biz dirək hündürlüyünü, divar qalınlığını, üst yükü, montaj çuxurunun planını və flanş ölçüsünü uyğun olaraq tənzimləyirik. yerli külək yükü, torpağın vəziyyəti və 33kV xətt mühəndisliyi tələbləri. Asma, bucaq və terminal dirək dizaynları hamısı mövcuddur.

S4: İstehsal və çatdırılma imkanlarınız hansılardır?

A4: Biz sabit kütləvi istehsal gücünə malik tam avtomatik istehsal xətlərinə sahibik. Biz böyük toplu sifarişləri idarə edə bilərik və EPC və kommunal layihələrin vaxt qrafiklərinə cavab vermək üçün çevik daşınma cədvəllərini təşkil edin.

S5: Quraşdırma üçün hansı təməl növü tövsiyə olunur?

A5: Ankraj bolt təməli və ya tökmə beton təməl adətən istifadə olunur. Xüsusi ölçü ondan asılıdır dirək hündürlüyü, küləyin sürəti və torpağın daşıma qabiliyyəti. İstəyə uyğun olaraq istinad təməl təsvirlərini təklif edə bilərik.

S6: Gözlənilən xidmət müddəti nə qədərdir?

A6: Normal istismar və müntəzəm texniki xidmət şəraitində isti daldırma sinklənmiş polad dirəklər 25-30 xidmət müddətinə nail olur. illər. Sahildə yüksək duzlu bölgələr üçün təkmilləşdirilmiş antikorroziya həlləri ilə xidmət müddəti uzadıla bilər.
