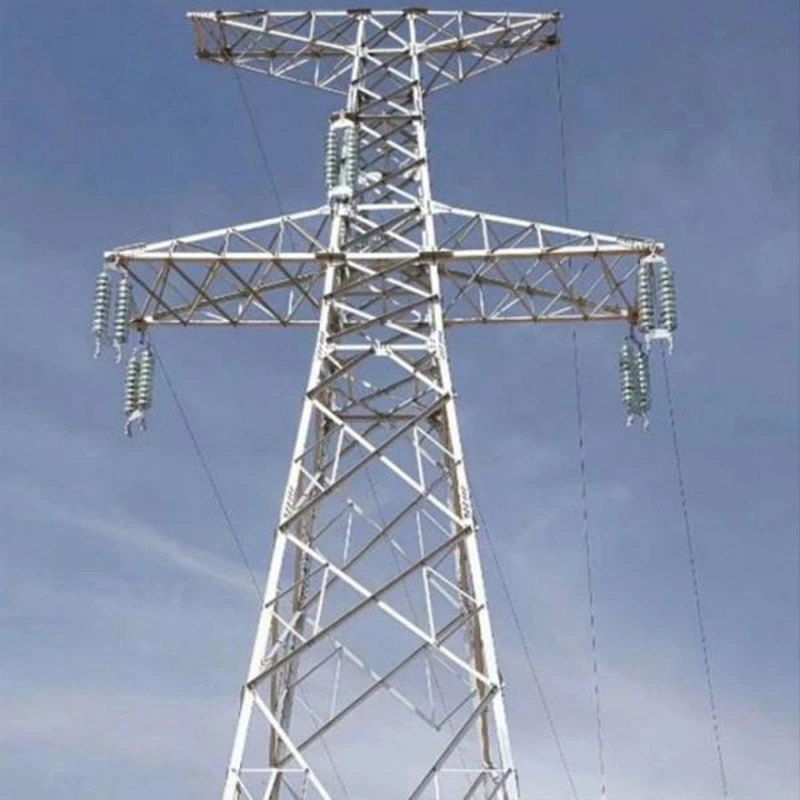

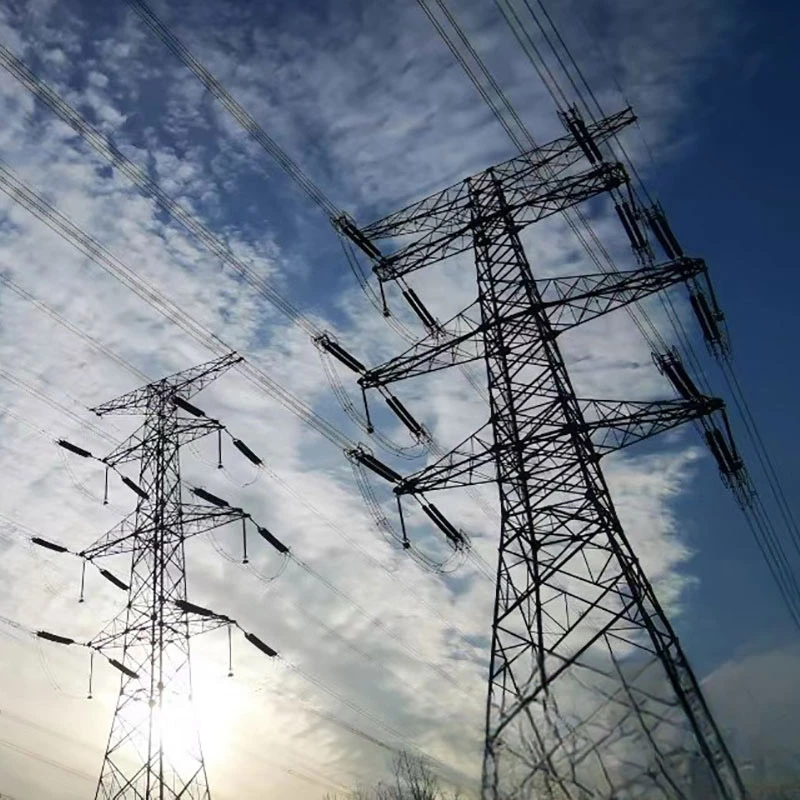

Elektrik xətti üçün 500kV şəbəkəli polad qüllə

İstehsal gücünə görə, zavodumuz böyük partiyalı sifarişləri dəstəkləyərək illik 50.000 tona qədər məhsul verir. Qlobal layihələr üçün fərdi rəsm inkişafı Tam istehsal prosesi xammal yoxlamasını, CNC-ni əhatə edir kəsmə, dəqiq qaynaq, qazma, ilkin montaj, sinkləmə və göndərilməzdən əvvəl son ölçünün yenidən yoxlanılması.

Ciddi keyfiyyət təminatı hər bir prosedurdan keçir: daxil olan material nümunələrinin götürülməsi, aralıq prosesin monitorinqi və hazır məhsulun tam təftişi həyata keçirilir. Mexanik yükdaşıma daxil olmaqla səlahiyyətli test məlumatları hesabatlar və sinkləmə qalınlığı qeydləri mövcuddur, SGS və TÜV test hesabatları tələb əsasında verilir. Biz Avropa bazarının tələblərini ödəmək üçün ISO 9001, CE-EN 1090-1 və EN 10025 sertifikatlarına sahib olmaq.

Təsdiqlənmiş layihə halları bir çox xarici EHV ötürülməsi layihələrini əhatə edir. Qüllələrimiz geniş şəkildə yerləşdirilib transsərhəd şəbəkəyə qoşulma və bərpa olunan enerji enerjisinin ötürülməsi proqramlarından müsbət rəy əldə etmək stabil uzunmüddətli sahə istismarı üçün elektrik şəbəkəsi operatorları.

Elektrik Xətti üçün 500kV Şəffaf Polad Qüllənin Tətbiq Ssenariləri

500 kV-luq qəfəsli polad qüllə uzun məsafədə geniş şəkildə tətbiq olunan əsas əlavə yüksək gərginlikli ötürmə infrastrukturudur. toplu enerji çatdırılması ssenariləri.

Genişmiqyaslı istilik, su və külək-günəş enerjisini birləşdirən əsas magistral elektrik ötürücü xətləri üçün qəbul edilir. enerji əsaslarını regional mərkəzi elektrik şəbəkələrinə, enerji ilə zəngin zonalardan kütləvi elektrik enerjisinə ötürmək yük intensivliyi olan şəhər və sənaye sahələri.

O, müxtəlif relyef şəraitinə, o cümlədən düz düzənliklərə, dağlıq təpəli rayonlara, çayların kəsişmə hissələrinə və sahilyanı küləklərə meylli zonalar. Bir neçə qüllə növləri tangens, gərginlik, bucaq, terminal və trans-çay keçidlərini əhatə edir müxtəlif xətt funksiyaları üçün qüllələr.

O, milli regionlararası şəbəkələrarası əlaqə layihələrinə, transsərhəd elektrik ötürülməsi proqramlarına, həmçinin külək təsərrüfatları və günəş elektrik stansiyaları üçün yeni enerji dəstəkləyən çıxış xətləri kimi. Onurğa sütunundan başqa ötürmə sxemləri, o, həmçinin çətin işə uyğunlaşan yarımstansiyanın çıxış-çıxış seqmentləri üçün də tətbiq edilir. güclü buz örtüyü, güclü külək və yüksək rütubət kimi şərtlərlə şəbəkənin il boyu etibarlı işləməsi üçün.

Elektrik Xətti üçün 500kV Şəffaf Polad Qüllə üçün Standart Müntəzəm Baxım Təlimatları

500kV şəbəkəli polad qüllənin uzunmüddətli təhlükəsiz istismarını təmin etmək və bunun qarşısını almaq üçün müntəzəm müntəzəm texniki xidmət çox vacibdir. korroziya, boş fitinqlər və ya xarici zədə nəticəsində yaranan struktur nasazlığı.

Vizual və struktur yoxlama

Rüblük yerüstü vizual patrul və hər il yaxından dırmaşma yoxlaması həyata keçirin. Əsas və köməkçi üzvləri yoxlayın deformasiya, əyilmə, çat və boltun olmaması və ya boşaldılması üçün. Bütün əlaqə boltlarının müəyyən edilmiş fırlanma momentinə çatdığını yoxlayın dəyər; boş bağlayıcıları yenidən sıxın və zədələnmiş boltlar və contaları dərhal dəyişdirin.

Korroziyaya qarşı qulluq

İsti daldırma sinklənmiş səthi soyma, pas ləkələri və aşınma üçün yoxlayın. Yerli korroziya sahəsini anti-pas ilə müalicə edin örtük; ciddi korroziyaya uğramış komponentlər üçün yenidən sinklənmə tələb olunur. Qüllə bazasına, birgə qovşaqlara və sahilə diqqət yetirin yüksək korroziya riski olan yüksək rütubətli bölmələr.

Aksesuar və təməlin yoxlanılması

Torpaqlama cihazlarını qırılma və ya zəif əlaqə üçün yoxlayın, müntəzəm olaraq torpaqlama müqavimətini yoxlayın. Qülləni yoxlayın çökmə, çat, su yığılması və ətrafdakı torpaq eroziyası üçün əsas; təməli gücləndirin, əgər yerdəyişmə baş verir. Xəbərdarlıq lövhələri, dırmaşmaya qarşı cihazlar və işarələmə nişanları daxil olmaqla, qoşma hissələrini yoxlayın tamlıq.

Ekstremal havadan sonrakı müayinə

Güclü külək, güclü buz, tufan və ya daşqından sonra xüsusi qulluq edin. Struktur yoxlamaya üstünlük verin təhrif, təməl dayanıqlığı və sinklənmiş təbəqənin zədələnməsi. Tam texniki xidmət qeydlərini saxlayın və təqdim edin izlenebilirlik üçün yoxlama hesabatları.

Fərqlər və Əhəmiyyət: 220kV İki Dövrəli Şəbəkə Qülləsi və 500kV Şəffaf Polad Qüllə

Əsas fərqlər

Gərginlik və ötürmə qabiliyyəti

220 kV-luq iki dövrəli şəbəkə qülləsi bir qüllədə, əsasən regional ikinci dərəcəli enerji üçün iki elektrik dövrəsini daşıyır. orta güc ötürmə qabiliyyəti ilə şəbəkə ötürülməsi. 500 kV-luq qəfəsli polad qüllə əlavə yüksək gərginliyə aiddir daha yüksək enerji ötürmə qabiliyyətinə malik uzun məsafələrə toplu enerji çatdırılması üçün səviyyə.

Struktur və mexaniki tələblər

220 kV-lik iki dövrəli qüllə nisbətən yığcam çərçivəyə, daha kiçik kəsikli polad elementlərə və orta hündürlüyə malikdir. Onun yük dizaynı orta külək-buz yükünü hədəfləyir. 500 kV-luq qüllə daha ağır Q355 seriyalı poladdan, daha böyük elementdən istifadə edir yüksək gərginlikli izolyasiya boşluğuna cavab vermək üçün en kəsiklər, daha böyük qüllə hündürlüyü və daha geniş keçirici aralığı, daha güclü külək, buz və seysmik yüklərə müqavimət.

Material və sertifikatlaşdırma bazası

Hər ikisi isti daldırma sinklənmiş antikorroziya müalicəsini qəbul edir. Yenə də 500 kV-luq qüllələr daha sərt EN 1090-1, EN 10025 tələblərinə uyğundur mexaniki performans və sinklənmə qalınlığı üzrə daha sərt SGS/TÜV test tələbləri ilə standartlar.

Tətbiq ssenariləri

220 kV-luq iki dövrəli qüllələr şəhərətrafı elektrik təchizatına, yerli külək-günəş elektrik stansiyasının çıxış xətlərinə və əyalətdaxili şəbəkə əlaqələri. 500 kV-luq qüllələr milli əsas magistral şəbəkələr, regionlararası enerji üçün tətbiq edilir ötürücü və geniş miqyaslı yeni enerji bazası çıxış kanalları.

Əhəmiyyət

220 kV-luq iki dövrəli qüllələr iki dövrəni yerləşdirməklə torpaqdan istifadənin səmərəliliyini artırır, regional enerjini asanlaşdırır paylama təzyiqi. 500 kV-luq şəbəkə qüllələri böyük həcmdə uzun məsafələrə elektrik enerjisinin nəqlini həyata keçirir, enerji resurslarının bölüşdürülməsinin balanslaşdırılması. Müvafiq qüllə tipinin uyğunluğu izolyasiya riskinin və ya strukturun həddindən artıq yüklənməsinin qarşısını alır, ümumi şəbəkə sabitliyinin təmin edilməsi.

500kV şəbəkəli polad qüllə üçün tez-tez verilən suallar

Q1: 500kV şəbəkəli polad qüllə üçün hansı əsas polad materialdan istifadə edirsiniz?

A: Biz EN 10025 standartına uyğun Q355B yüksək möhkəm konstruktiv polad qəbul edirik. Bütün komponentlər isti sudan keçir sahilyanı, buzlu və yüksək küləkli mühitlər üçün uyğun olan korroziyaya qarşı sinkləmə müalicəsi.

S2: Müştəri təsvirlərinə uyğun olaraq xüsusi dizaynı dəstəkləyirsinizmi?

A: Bəli. Texniki komandamız müştərinin təqdim etdiyi texniki təsvirləri nəzərdən keçirə və emal edə bilər. Xüsusi hündürlüyü dəstəkləyirik, qüllə növü (tangens, gərginlik, bucaq, keçid qülləsi), müxtəlif layihə tələbləri üçün külək-buz yükü parametrləri. Tam pre-montaj göndərilməzdən əvvəl mövcuddur.

Q3: Hansı sertifikatları və test hesabatlarını təqdim edə bilərsiniz?

A: Biz ISO 9001 keyfiyyət idarəetmə sertifikatına və EN 1090-1 CE sertifikatına sahibik. SGS / TÜV üçüncü tərəf test hesabatları mexaniki yük testini əhatə edən, sinkləmə qalınlığı və materialın kimyəvi tərkibi tələb əsasında təmin edilə bilər.

S4: İstehsal gücünüz və tipik istehsal müddətiniz nədir?

A: İllik istehsal gücü polad qüllə məhsulları üçün 50,000 tondan çox olur. Normalda istehsal müddəti 30-45 işdir gün, sifariş miqdarı və rəsm təsdiqi şərti ilə.

5-ci sual: Sizin 500kV qülləniz müxtəlif ərazi və hava şəraitinə uyğunlaşa bilərmi?

A: Bəli. Qüllələrimiz düzənliklər, dağlar, çayların kəsişməsi və sahilyanı ərazilər üçün nəzərdə tutulub. Dizaynı fərdiləşdiririk yerli şəbəkə standartlarını təmin etmək üçün güclü buz, güclü külək və seysmik şəraitə qarşı.

S6: Satış sonrası və texniki dəstək haqqında nə demək olar?

A: Biz rəsm konsultasiyası, istehsalın gedişatının izlənməsi, yükləmə təlimatı və standart gündəlik texniki xidmət təklif edirik təlimatlar. Komandamız yerində quraşdırma suallarını həll etməyə kömək edir.

Q7: Ticarət müddətiniz nədir? Avropa limanlarına çatdıra bilərsinizmi?

A: FOB, CIF və CFR məqbuldur. Hamburqa və digər Avropa limanlarına ixracda zəngin təcrübəmiz var, konteynerin düzgün qablaşdırılmasına və tam göndərmə sənədlərinə cavabdehdir.

S8: İstehsal zamanı məhsulun keyfiyyətinə necə zəmanət verirsiniz?

A: Ciddi çox mərhələli yoxlama: xammalın daxilolma yoxlanışı, proses daxilində ölçü və qaynaq monitorinqi, hazır hissənin yoxlanılması və montajdan əvvəl yoxlanılması. Çatdırılmadan əvvəl qüsurlu hissələr dəyişdiriləcək.
