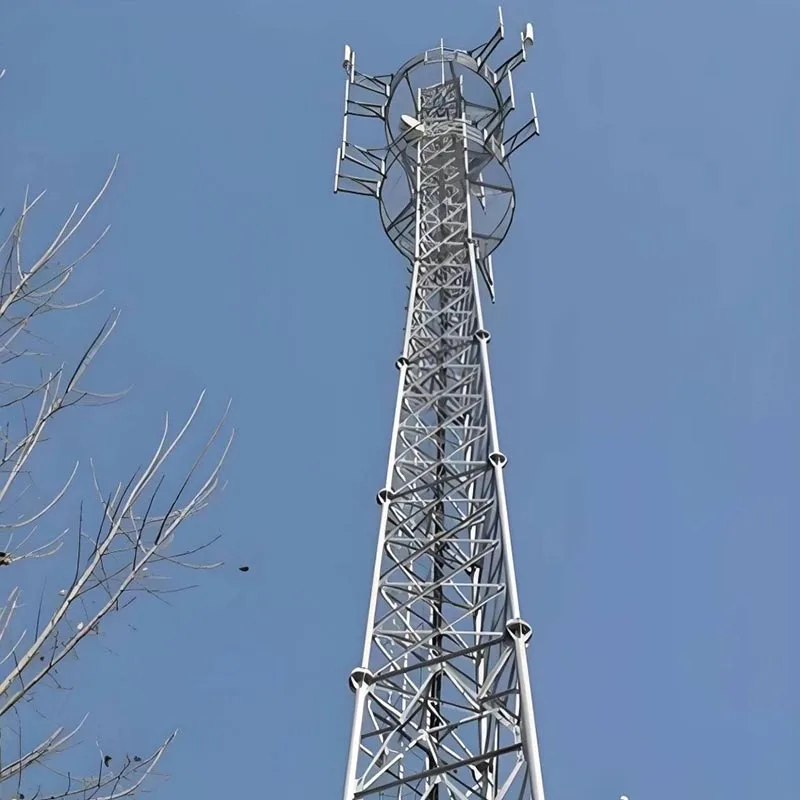

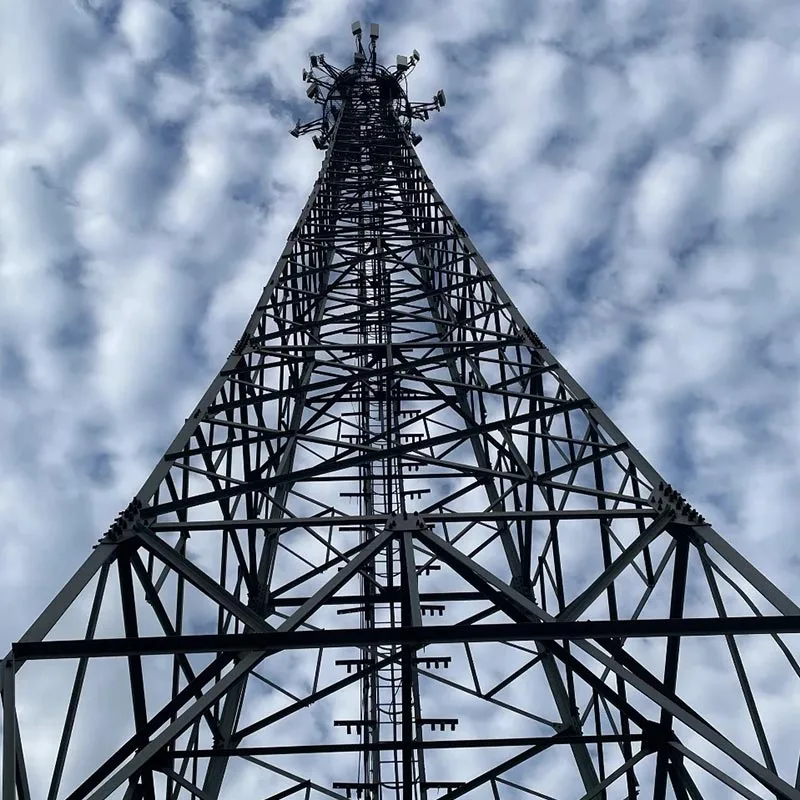

Bucaqlı Polad Pətək Qülləsi

Qingdao Anbang New Energy, tam proses xidmətləri göstərmək üçün qlobal təchizat zəncirinə və texniki xidmət qrupuna güvənir. erkən layihə dizaynı və fərdi istehsaldan yerində quraşdırma təlimatına və satış sonrası əməliyyata qədər texniki qulluq.

Biz çoxlu yeni enerji və enerji layihələri üçün bucaqlı polad pətək qüllə həlləri təqdim etdik Cənub-Şərqi Asiya, Avropa, Afrika və digər bölgələr.

Biz tez cavab verə və yüksək keyfiyyətli məhsullar təqdim edə bilərik görə qlobal təmiz enerji və infrastrukturu dəstəkləyən yerli iqlim, standartlar və tikinti qrafiki tələbləri inkişaf.

Məhsulumuz birləşən, öz əsası olaraq, bir pətək qəfəs quruluşuna malikdir ənənəvi bucaqlı polad qüllələrin yüksək yükdaşıma qabiliyyəti, pətək konstruksiyaların yüksək dayanıqlığı ilə.

The əsas material milli standartlara cavab verən yüksək möhkəm isti yayılmış bucaq poladdır və uzunmüddətli isti daldırma sinkləmə antikorroziya prosesi. Qüllənin hündürlüyü, yükü, küləyin müqaviməti üçün tam parametr fərdiləşdirməni dəstəkləyir səviyyə və s.

Məhsul həmçinin kompakt quruluşu, kiçik yer izi, güclü külək və seysmik müqaviməti özündə birləşdirir. və aşağı təmir xərcləri. ISO 9001 və GB/T 2694 kimi beynəlxalq və yerli standartlara uyğundur, uyğundur üçün bərpa olunan enerji, enerji, rabitə, təhlükəsizlik və digər sahələrində qlobal layihələr üçün səmərəli, təhlükəsiz və sərfəli dəstək həlləri təqdim edir.

Əsas üstünlüklər

Patent Gücləndirilməsi Texnologiyası Dəstəyi: Bizim polad bucaqlı pətək qüllələrimiz patentləşdirilmiş möhkəmləndirmə ilə təchiz edilmişdir elektrik ötürücü qüllələrdə istifadə olunan polad komponentlər üçün texnologiya (CN223937740U).

Qüllə ilə tikilir qalınlaşdırılmış düyün plitələri ilə müşayiət olunan Q355B/Q345B kimi diqqətlə seçilmiş yüksək möhkəm isti yayılmış bucaqlı polad (≥5mm) və əsas lövhələr (≥16mm). Hər bir partiya material sertifikatı və mexaniki performans testləri daxil olmaqla gəlir spektroskopik analiz və dartılma sınaqları.

Üstün Struktur Performans: Bucaqlı polad pətək qülləsi məkan üçbucaqlı mexanikaya uyğundur sistemi və güclü külək və buz müqaviməti ilə sabit ağırlıq mərkəzini təmin edən yüksək möhkəm bucaqlı poladdan istifadə edir.

By formalaşdıran sıxaclar, yivli çubuqlar və yivli qollar vasitəsilə üçbucaqlı dayaqlar, əsasın möhkəmliyi və sərtliyi bucaq polad əhəmiyyətli dərəcədə əsas material zərər qarşısının alınması və ümumi təkmilləşdirilməsi, qazma olmadan artırılır 30%-dən çox yükdaşıma qabiliyyəti.

Uzunmüddətli korroziyadan qorunma: Əsas antikorroziya prosesində isti daldırma sinkləmə (pas üçün qumlama) istifadə olunur sökülmə dərəcəsi Sa2.5), sink təbəqəsinin qalınlığı ≥86μm (GB/T 13912 standartlarına uyğun).

Ola bilər səviyyəsinə yüksəldi kimi sərt mühitlər üçün uyğun olan, müştəri tələblərinə uyğun olaraq kompozit antikorroziya həlli sahilyanı yüksək duz dumanı və sənaye sahələri.

Effektiv Tikinti: Qoşulma üsulu əsasən əlavə olaraq qismən qaynaqlı boltlar istifadə edir. Qüllə seqmenti montaj avtomatlaşdırılmış montaj platforması vasitəsilə tamamlanır.

Fabrikdə prefabrik müstəqil tam seqmentlər qüllə ənənəvi boşqab birləşmələrini aradan qaldıraraq dairəvi boşqabdan plitə birləşmələrindən istifadə edir. Qaynaq tikişləri yoxlanılır əlaqə gücünü təmin etmək üçün qeyri-dağıdıcı (UT/MT).

Çevik Fərdiləşdirmə: Biz tam parametrli fərdiləşdirmə xidmətləri təqdim edirik (hündürlük / yük / interfeys). Qüllə yüksəklikləri 15 ilə 60 metr arasında, 500–5000 kq yükgötürmə qabiliyyəti ilə, fotovoltaik gücləndirici üçün mükəmməl uyğundur stansiyalar, külək enerjisi üçün küləyin ölçülməsi, rabitə baza stansiyaları və digər müxtəlif tələblər.

Geniş Tətbiq Ssenariləri: Enerji ötürülməsi (ultra yüksək gərginlik / yüksək gərginlik), rabitə bazası üçün uyğundur stansiyalar, külək enerjisi dəstəyi, ildırımdan mühafizə, monitorinq və 5-dən 80-ə qədər hündürlükləri əhatə edən digər sahələr metr.

Kompakt pətək quruluşu, ənənəvi bucaqlı polad qüllələrlə müqayisədə ayaq izini 10-15% azaldır, onu şəhərətrafı ərazilərdə, əkinçilik ərazilərində və dağlıq ərazilərdə məhdud yerlər üçün daha uyğun edir.

Spesifikasiya Parametrləri

Tətbiq ssenarisi

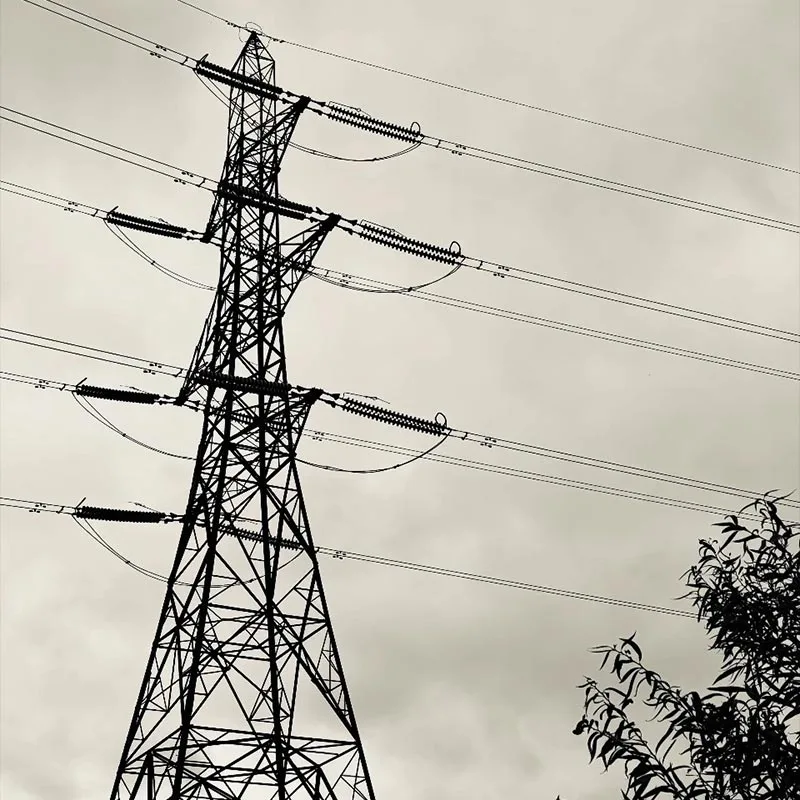

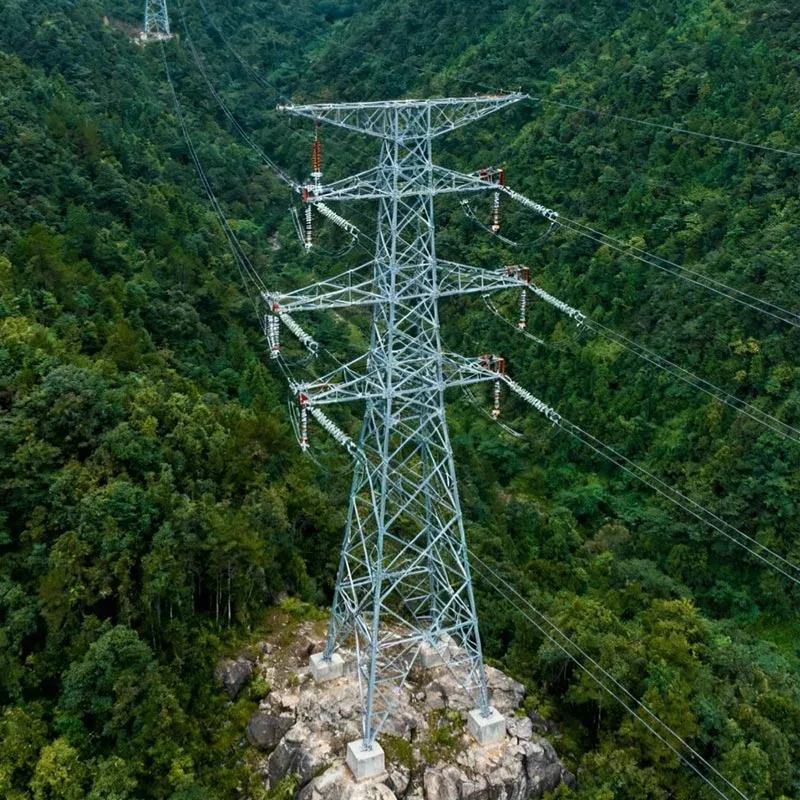

Elektrik enerjisinin ötürülməsi: Yüksək gərginlikli / ultra yüksək gərginlikli elektrik verilişi xətləri, kənd şəbəkəsinin yenilənməsi, park enerji təchizatı dəstək qüllələri.

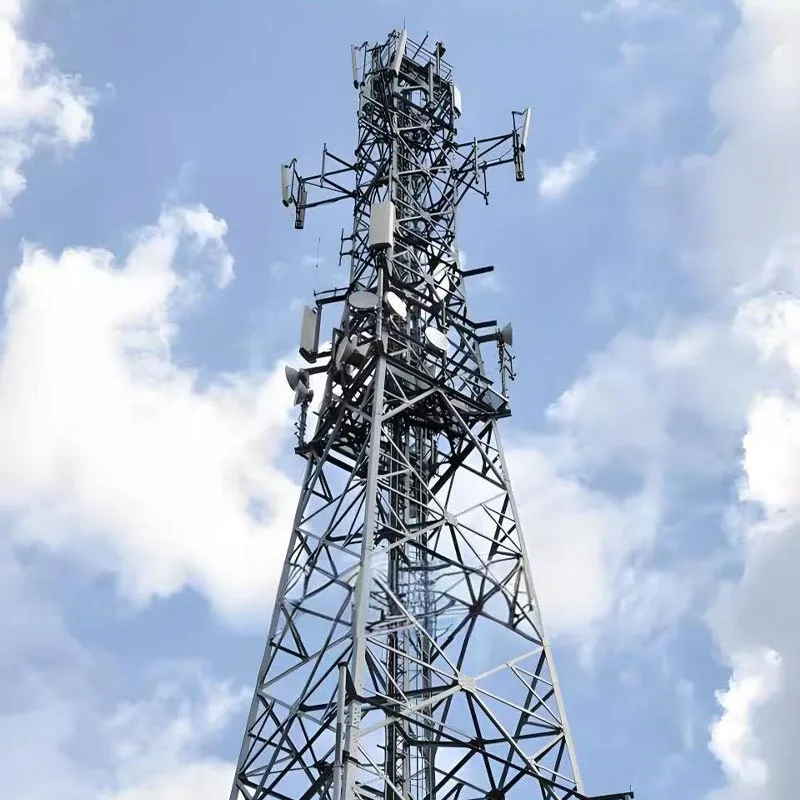

Rabitə Baza Stansiyaları: 5G/4G makro baza stansiyaları, mikro stansiya qurğuları, şəhər və kənd siqnal əhatə dairəsi qüllələr.

Külək Enerjisi Dəstəyi: Külək ölçmə qüllələri, toplama xətti qüllələri, sahə stansiyasının monitorinqi və ildırım mühafizə qüllələri.

Fotovoltaik enerji anbarı: Fotovoltaik elektrik stansiyaları üçün rabitə qüllələri, sahənin təhlükəsizliyinə nəzarət qüllələri.

Sənaye Monitorinqi: Mədənlər, neft yataqları, çaylar, meşə yanğınlarının qarşısının alınması və s. üçün uzaqdan müşahidə qüllələri.

Bələdiyyə mühəndisliyi: Şəhər işıqlandırması, nəqliyyatın monitorinqi, havanın monitorinqi, ildırımdan mühafizə qüllələri.

Dağ / Şəhərətrafı: Mürəkkəb relyefli ərazilər üçün yüngül qüllələr, asan daşınması və quraşdırılması.

Tez-tez verilən suallar

1. Bucaqlı polad pətək qülləsi ilə ənənəvi bucaqlı polad qüllə arasındakı fərq nədir?

Ənənəvi bucaqlı polad qüllələrlə müqayisədə: pətək qəfəs strukturu qüvvə ötürmə yolunu optimallaşdırır, eyni miqdarda polad ilə yükdaşıma qabiliyyətini 15% -20% artırmaq, daha yaxşı külək və seysmik təmin etmək müqavimət və modul montajda daha yüksək səmərəlilik.

2. Korroziyadan qorunma qlobal layihələr üçün necə uyğunlaşdırılıb?

Standart isti daldırma sinkləmə (sink təbəqəsi ≥86μm), paslanmadan 96 saatlıq duz püskürtmə testindən keçir;
Sahildə yüksək duzlu, sənaye və digər ssenarilər üçün isti daldırma sinkləmə ilə ikili antikorroziya həlli və flüorokarbon örtüyü təmin edilir, xidmət müddətini 35-40 ilə qədər uzadır;
Bütün bərkidicilər isti daldırma sinklənmişdir və bolt birləşmələri lokal korroziyanın qarşısını almaq üçün Dacromet örtüyündən istifadə edir.

3. Fərdi məhsullar üçün çatdırılma dövrü nədir?

Standart məhsullar (15–30 metr): Stokda mövcuddur, 7–15 gün ərzində göndərilir;
Fərdi məhsullar (30-60 metr, o cümlədən xüsusi antikorroziya / yük tələbləri): Dizayndan asılı olaraq mürəkkəblik, quraşdırma təlimatı və texniki dəstək ilə istehsal 20-45 gün ərzində tamamlanır.

4. Quraşdırma və texniki xidmət zamanı hansı əsas məqamlara diqqət yetirilməlidir?

Quraşdırma: Hündürmərtəbəli strukturların quraşdırılması üzrə ixtisaslara malik olan, ciddi şəkildə yığılmış komanda tərəfindən həyata keçirilməlidir. çertyojlara görə, şaquliliyi təmin etmək üçün standartlara cavab verən bolt fırlanma momenti ilə (M24 boltlar ≥ 400 N·m);
Baxım: Sinklənmənin qalınlığını və boltun sıxlığını hər 2 ildən bir yoxlayın; hərtərəfli yoxlama aparmaq tayfunlardan və ya zəlzələlərdən sonra; sahilyanı ərazilərdə hər 3 ildən bir antikorroziya qatını təmir edin və yenidən ölçün torpaqlama müqaviməti hər 1-2 ildən bir.

5. Məhsul hansı beynəlxalq/daxili standartlara uyğundur?

Daxili standartlar: GB/T 2694 "Elektrik ötürmə xətti qüllələrinin istehsalı üçün texniki şərtlər", GB 50017 "Polad Struktur Dizayn Standartı", GB 50135 "Hüksəkmərtəbəli Struktur Dizayn Standartı";
Beynəlxalq standartlar: ISO 9001 keyfiyyət idarəetmə sistemi, ASTM, DIN, JIS və s. və müvafiq təmin edə bilər. layihə ölkəsinin tələblərinə uyğunluq sənədləri.
