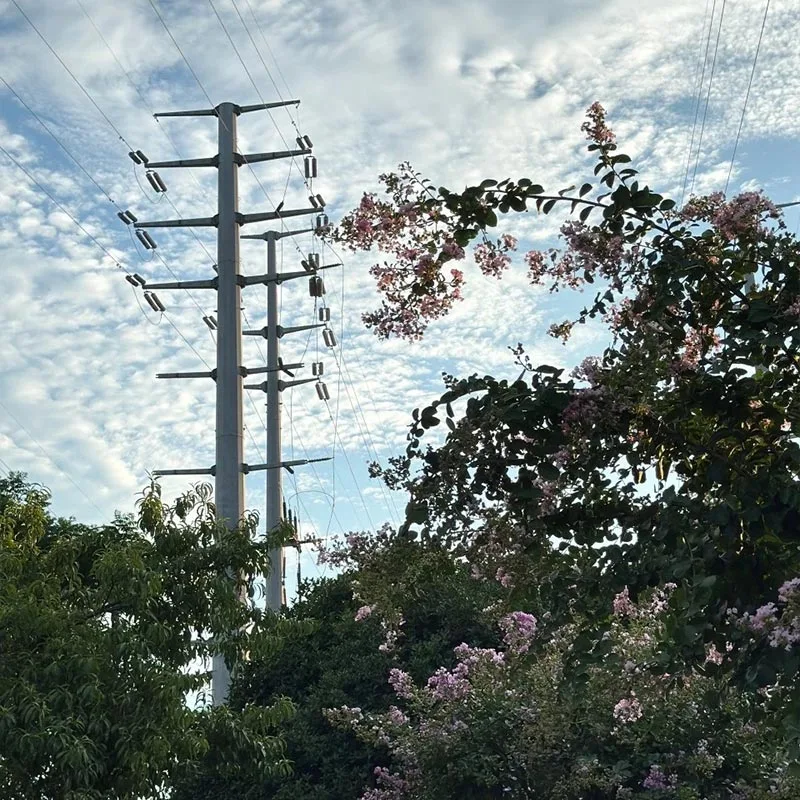

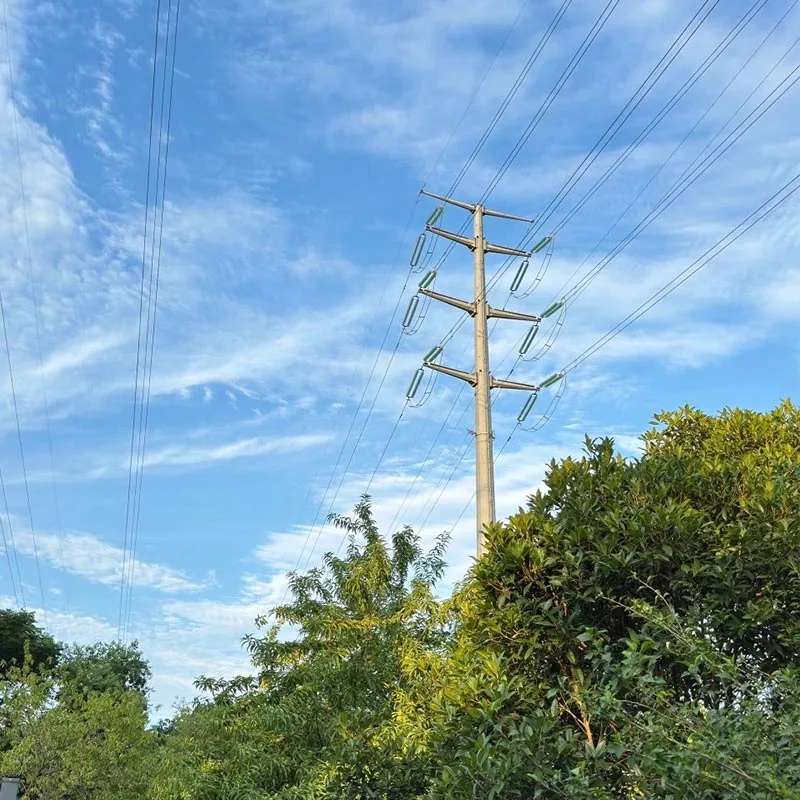

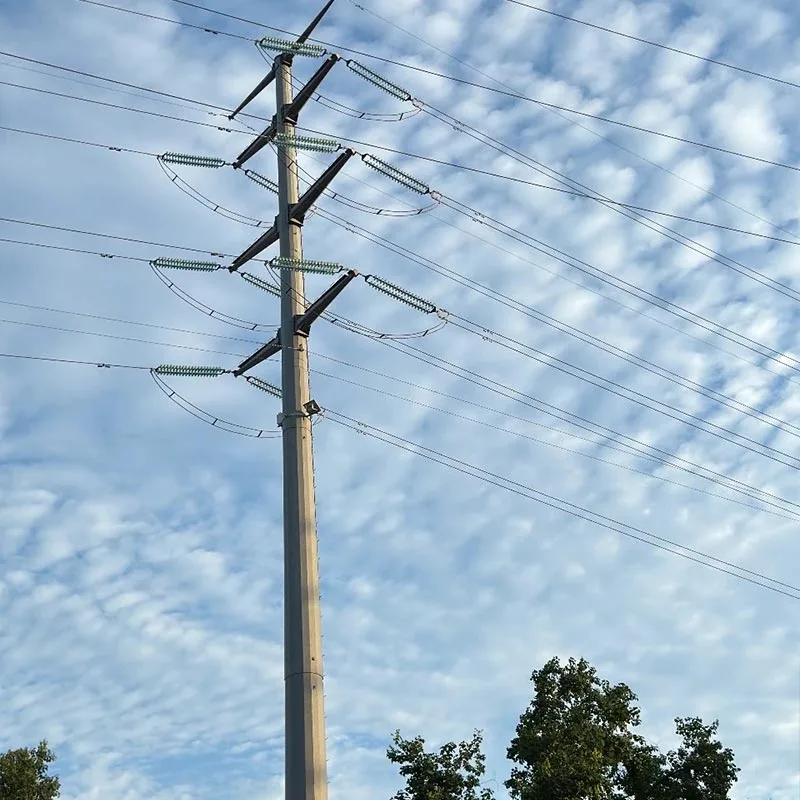

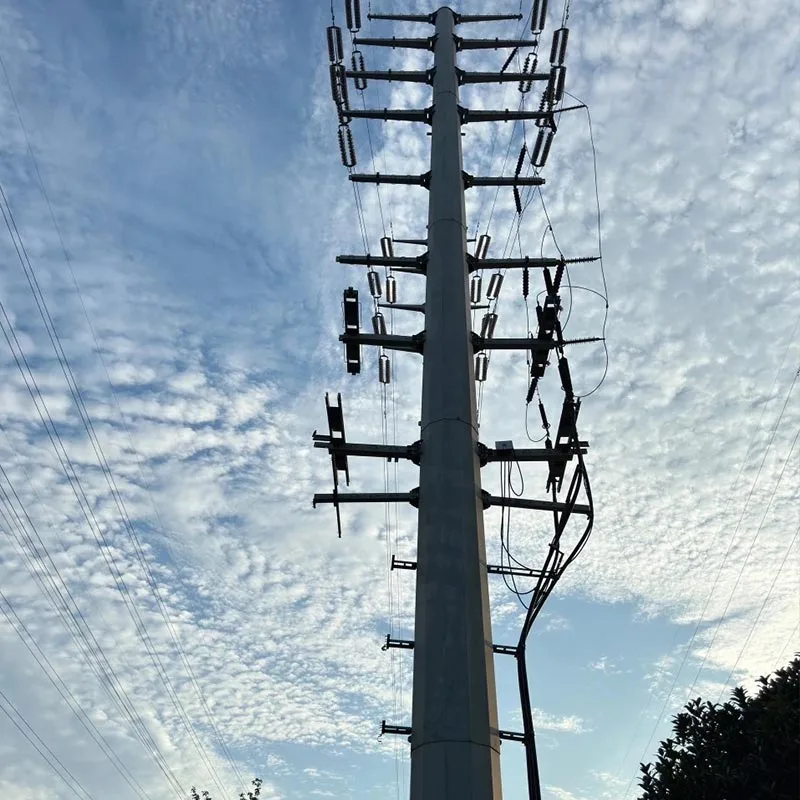

Sinklənmiş Polad Boru Transmissiya Qülləsi

Qingdao Anbang New Energy-nin Sinklənmiş Polad Boru Ötürücü Qüllələri əsas olaraq Q355B/Q420 yüksək davamlı polad borulardan istifadə edir. material, ümumi isti daldırma sinkləmə prosesi ilə işlənmiş və konusvari/çox tərəfli boru şəklində hazırlanmışdır strukturlar.

Onlar əla korroziyaya davamlılıq, struktur dayanıqlığı, səmərəli quraşdırma, və kompakt torpaq istifadəsi. Məhsullar şəhər elektrik şəbəkələrində, dağlarda, sahillərdə və sənayedə geniş istifadə olunur çirklənmə zonaları, ekstremal mühitlərdə uzunmüddətli sabit xidmət göstərə bilir və əsas dəstəkləyici avadanlıqdır. müasir ötürücü layihələr.

Məhsul Üstünlükləri

Yüksək Davamlılıq

Sinklənmiş polad boru ötürücü qüllələr ümumi isti daldırma qəbul edir sink qatının qalınlığı ≥85μm olan sinkləmə, həm fiziki izolyasiya, həm də elektrokimyəvi qorunma yaradır.

Çöldə xidmət müddəti 30 ildən çoxdur, sahil əraziləri, yüksək duz dumanı və sənaye kimi sərt mühitlər üçün uyğundur çirklənmə.

Stabil struktur

Boru bölmələri vahid gərginlik paylanmasına və yüksək əyilmələrə malikdir sərtlik. Külək müqavimət əmsalı bucaqlı polad qüllələrdən 20%-40% aşağıdır.

Güclü 11 səviyyəyə tab gətirə bilər küləklər, 8 bal gücündə zəlzələlər və ağır buz yükləri, ekstremal şəraitdə əla sabitliyə malikdir.

Effektiv tikinti

Flanşlı boltlar ilə zavod tərəfindən hazırlanmış seqmentli quruluş birləşmələr böyük miqyaslı qaldırıcı avadanlıq olmadan yerində sürətli yığılmağa imkan verir.

Tikinti müddəti azalır 50%, layihə xərclərini əhəmiyyətli dərəcədə azaldır.

Geniş uyğunlaşma qabiliyyəti

Sinklənmiş polad boru ötürücü qüllələr qənaət edərək yığcam bir quruluşa malikdir ənənəvi bucaq polad qüllələrlə müqayisədə təxminən 50% torpaq.

Dar şəhər sahələri, dağlar, sahillər üçün uyğundur 5 metrdən 150 metrə qədər hündürlükdə fərdiləşdirilə bilən ərazilər və digər mürəkkəb ərazilər.

Etibarlı keyfiyyət

Yüksək möhkəmlikli poladdan hazırlanmış istehsal milli standartlara cavab verir GB 50545 və DL/T 5154 kimi, qaynaq yoxlaması və sink qatının sınağı da daxil olmaqla tam proses keyfiyyətinə nəzarət. Tamamilə ixtisaslı, sabit performans.

Modeli Necə Seçmək olar

Gərginlik səviyyəsinə görə seçin

10kV–35kV: Hündürlüyü 15–30 m, divar qalınlığı 6–10 mm, uyğun tək dövrəli sinklənmiş polad ötürücü qüllələrdən istifadə edin şəhər və park aşağı gərginlikli xətlər üçün.

110kV–220kV: Hündürlüyü 30–60 m, divar qalınlığı olan iki dövrəli / çox dövrəli sinklənmiş polad ötürücü qüllələrdən istifadə edin 10-16 mm, orta və yüksək gərginlikli ötürmə ehtiyaclarını qarşılayır.

500kV və yuxarı: Xüsusi ultra yüksək gərginlikli sinklənmiş polad ötürücü qüllələrdən istifadə edin, hündürlüyü 60–150 m, divar qalınlığı 16–20 mm, uzun məsafəli, ultra uzun məsafəli ötürmə üçün uyğundur.

Ətraf mühit şəraitinə görə seçim

Sahil / Yüksək Korroziya Sahələri: Sinklə yüksək korroziyaya davamlı sinklənmiş polad ötürücü qüllələri seçin duz sprey müqavimətini artırmaq üçün ≥100μm örtük.

Güclü Külək / Seysmik Ərazilər: Gücləndirilmiş strukturları seçin, küləyin yaxşılaşdırılması üçün en kəsiyi və divar qalınlığını optimallaşdırın və zəlzələyə davamlıdır.

Dağlıq / Kompleks Relyef: Yerləşdirmək üçün yüngül, dar əsaslı sinklənmiş polad ötürücü qüllələri seçin daşınma və quraşdırma şərtləri.

Funksional məqsədlərə görə seçim

Düz Qüllələr: Şaquli və üfüqi külək yüklərini daşıyan xəttin düz hissələri üçün istifadə olunur.

Gərginlik / Bucaq Qüllələri: Balanssız gərginlik daşıyan xətt istiqamətinin dəyişdirilməsi və gərginliyin çevrilməsi üçün istifadə olunur.

Terminal / Keçid Qüllələri: Xəttin başlanğıcı/sonu və daha yüksək tələb olunan çayları və ya yolları keçmək üçün istifadə olunur yükdaşıma qabiliyyəti.

Xidmətlərimiz

Xüsusi dizayn: Peşəkar komandamız sinklənmiş polad boru ötürücü qüllələr üçün fərdi dizaynlar təqdim edir gərginlik səviyyələrinə, əraziyə və hava şəraitinə əsaslanaraq, müxtəlif layihələrin ehtiyaclarını qarşılayır.

Tam Prosesli Ağıllı İstehsalat: CNC kəsmə, avtomatik qaynaqla təchiz olunmuş müasir zavodumuzla, və isti daldırma sinkləmə istehsal xətləri, biz xammaldan hazır məhsula qədər tam proses keyfiyyətinə nəzarət edirik məhsullarının aylıq istehsal gücü 5000 tondan artıqdır.

Bir Pəncərə Çatdırılma: Biz istehsal, daşınma, yerində quraşdırma təlimatı, o cümlədən inteqrasiya olunmuş xidmətlər təklif edirik. və texniki təlim, layihənin səmərəli icrasını təmin etmək.

Satışdan sonrakı zəmanət: Biz 15 illik zəmanət, 24 saat texniki cavab və müntəzəm yoxlama və ömrü boyu məhsul problemlərini həll etmək üçün texniki xidmət.

İstifadəyə dair ehtiyat tədbirləri

Quraşdırmadan əvvəl, sinklənmiş polad ötürücü qüllənin ad lövhəsinin rəsmə uyğun olub olmadığını yoxlayın parametrləri yoxlayın və qüllə gövdəsinin, flanşların və boltların deformasiya və ya zədələnmədiyini yoxlayın, bütün aksesuarları tamdır.

Sinklənmiş örtüyü cızmamaq üçün qaldırma üçün neylon iplərdən istifadə edin; quraşdırma zamanı şaquli sapma ≤1/1000 olmalıdır və etibarlı birləşməni təmin etmək üçün flanş boltlar fırlanma momentinə uyğun olaraq bərkidilməlidir.

Qüllənin təməlində quraşdırılmış anker boltlar və torpaqlama ilə C30 beton müstəqil əsasdan istifadə edilməlidir. müqavimət ≤10Ω olmalıdır. Torpaqlama sisteminin effektivliyini mütəmadi olaraq yoxlayın.

Sinklənmiş polad ötürücü qüllənin səthində qaynaq və ya kəsmə qəti qadağandır. Dəyişiklik olarsa tələb olunarsa, korroziyadan qorunmaq üçün isti daldırma sinkləmə ilə yenidən tətbiq edilməlidir.

Sink örtüyünün bütövlüyünü, boltların sıxlığını və struktur deformasiyasını mütəmadi olaraq yoxlayın; in sahilyanı/yüksək korroziyaya məruz qalan ərazilərdə, hər altı ayda bir yoxlayın və zədələnmiş sink örtüyünü dərhal təmir edin.

Qeyri-peşəkar personalın sinklənmiş polad ötürücü qülləyə qalxması qəti qadağandır. Xəbərdarlıq qüllənin ətrafına təhlükəsiz məsafə saxlamaqla “Yüksək gərginlik təhlükəsi, uzaq durun” kimi lövhələr qoyulmalıdır.
