Highway Gantry və Cantilever

Qingdao Anbang New Energy enerji və rabitə polad konstruksiyaları sahəsinə dərindən diqqət yetirir. Highway Gantry və Cantilevers, magistral magistral xətləri, qovşaq yol ötürücülərini, ödənişli ödənişləri əhatə edən əsas məhsul xəttlərindən biridir. stansiyalar, ETC zolaqları və digər ssenarilər.

Məhsullar əsas material kimi Q355B yüksək möhkəmlikli poladdan istifadə edir inteqrasiya olunmuş isti daldırma sinkləmə prosesi və JTG D81 və GB/T 23827 kimi milli standartlara ciddi əməl edin.

Onlar tələblərə cavab verə bilən güclü külək müqavimətini, korroziyaya davamlılığı və asan inteqrasiya xüsusiyyətlərini birləşdirir 120 km/saat sürətlə magistral yolun görünməsi və tam çoxzolaqlı əhatə dairəsi üçün ağıllı nəqliyyatın qurulmasına töhfə verir infrastruktur.

Parametr Xüsusiyyətləri

Seçim tövsiyələri

Ssenari üzrə seçim

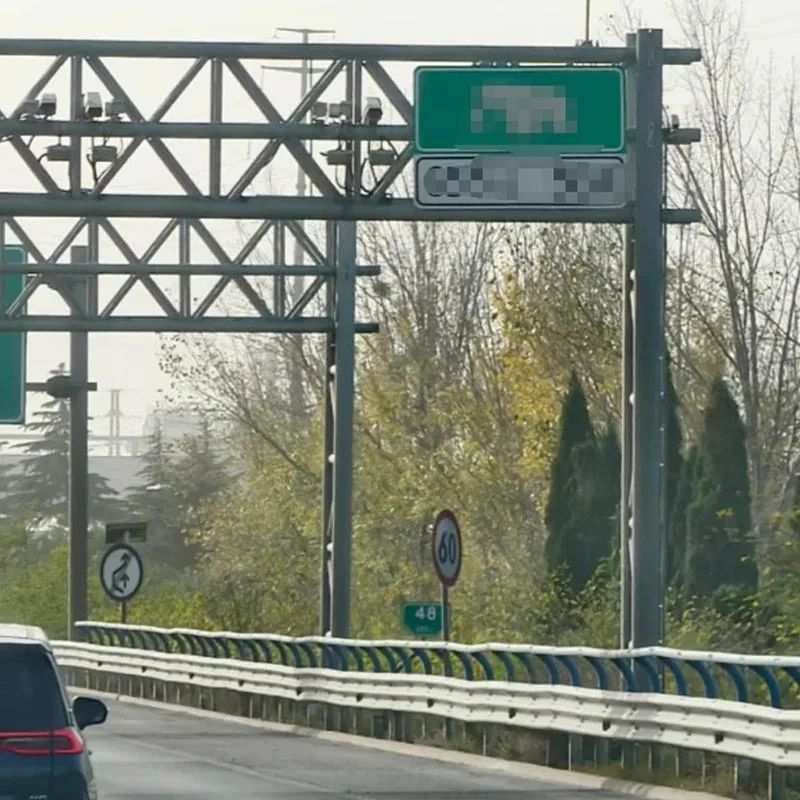

Yüksək sürətli magistral / Mübadilə mərkəzi: Şüa aralığı 10-25 m, diaqonallı iki sütunlu portal tipi seçin dəstək strukturu, çoxsaylı zolaqları əhatə edir, ETC və böyük bələdçi işarələri ilə uyğun gəlir, 120 km/saat görməni təmin edir məsafə.

Çox zolaqlı magistral yol / Mərkəzi ayırıcı: Trafikə xidmət edən ikiqat üfüqi qolları olan ikiqat konsol dirəkləri seçin hər iki istiqamətdə, yerə qənaət edir və böyük qadağa/göstəriş işarələri ilə uyğun gəlir.

Tək zolaqlı / Rampa / Xidmət sahəsi:Tək konsol dirəyi seçin, dirək hündürlüyü 6,5-8,0 m, konsol 2-4,5 m, yüngül uyğunlaşma, yol kənarında yer tutmur.

Ətraf mühitə görə seçim

Sahil / Yüksək duz dumanı / Sənaye ərazisi: Həm portal, həm də konsol dirəkləri isti daldırma sinkləmə və tozdan istifadə edir ikiqat korroziyadan qorunma üçün örtük, sink təbəqəsinin qalınlığı ≥85μm, xidmət müddətini 30% uzadır.

Güclü külək sahəsi / Ağır yük yolu: Q355B əsas materialına üstünlük verin, 12 mm-ə qədər möhkəmləndirilmiş və qalınlaşdırılmış portal şüaları, konsol dirəyinin divar qalınlığı ≥8mm, burulma və kəsilmə müqavimətini artırır.

Ağıllı inteqrasiya: Gantries nəzarət, RSU və hava stansiyaları üçün quraşdırma interfeyslərini ehtiyatda saxlayır; Highway Gantry və Cantilevers tikintini asanlaşdıraraq, dəyişən məlumat panellərini birləşdirə bilər.

Qablaşdırma və Göndərmə

Qablaşdırma Planı

Komponentin qorunması: Qapı çərçivəsinin sütunlarının/tirlərinin və konsol qollarının hər iki ucuna plastik qoruyucu qapaqlar taxın; sinklənmiş təbəqənin zədələnməsinin qarşısını almaq üçün flanşları taxta lövhələrlə sarın.

Birləşdirmə və Təminat: Uzun komponentlər polad lentlərlə bağlanır, qarşısını almaq üçün birləşmələrə yumşaq yastıq əlavə olunur daşınma zamanı deformasiya; qapı çərçivəsi şüaları müvafiq pre-montaj ilə bölmələrə qablaşdırılır təsvirlər.

Etiketləməni təmizləyin: Hər bir komponent öz nömrəsi, spesifikasiyası və quraşdırma istiqaməti ilə sprey ilə işarələnmişdir, yerində tez hizalanmağı asanlaşdırmaq üçün qablaşdırma siyahısı ilə müşayiət olunur.

Göndərmə Prosesi

İstehsaldan sonra komponentlər üç səviyyəli yoxlamadan keçir: ölçülər, sinklənmiş örtük və mexaniki performans, uyğunluq sertifikatlarının və yoxlama hesabatlarının verilməsi.

Uyğun logistika ilə tərəfdaşlıq; Qapı çərçivələri/uzun konsol qolları daşınma üçün ciddi şəkildə düz yük maşınlarından istifadə edir ani əyləc və ya kəskin dönüşlər zamanı komponentin yerdəyişməsinin qarşısını almaq üçün sürətə nəzarət.

Qingdao Anbang Yeni Enerji Fabrikindən birbaşa göndərmə, ölkə üzrə əhatə. Qapı çərçivəsinin böyük elementlərinə üstünlük verilir xüsusi nəqliyyat vasitəsinin çatdırılması üçün, 48 saat ərzində göndərilir və 7-15 gün ərzində əsas magistral yola çatdırılır ölkə daxilində tikinti sahələri.

Tez-tez verilən suallar

Highway Gantry və Cantilevers hansı əsas standartlara əməl etməlidir?

Onlar "Magistral Yol Hərəkəti Təhlükəsizliyi Obyektinin Dizayn Məcəlləsi" JTG D81, "Yol Hərəkəti İşarələri və Dəstəkləri"nə uyğun olmalıdırlar. Struktur təhlükəsizliyini və korroziyanı təmin etmək üçün GB/T 23827 və "İsti daldırma sinkləmə üçün texniki tələblər" GB/T 13912 müqavimət.

Qapı çərçivələrinin və konsol qollarının antikorroziya prosesi uzunmüddətli dayanıqlığı necə təmin edir?

İsti daldırma sinkləmə üsulundan istifadə olunur: 450–460°C temperaturda ərimiş sinkə batırma, divar qalınlığı ≤12 mm daldırma ≥8 dəqiqə, sink təbəqəsinin orta qalınlığı ≥85μm, tam daxili divar örtüyü ilə; sahilyanı/yüksək korroziyaya məruz qalan ərazilər üçün əlavə toz örtük tətbiq oluna bilər, 25 ildən çox xidmət müddətinə nail olur.

Uzun konsol qolları/böyük qapı çərçivələri saytda necə daşınır və quraşdırılır?

Uzun konsol qolları hissələrə bölünə və 8.8 dərəcəli yüksək möhkəmlikli boltlar istifadə edərək yerində birləşdirilə bilər, fabrikdən çıxmazdan əvvəl əvvəlcədən yığılmış; qapı çərçivələri bölmələrə qablaşdırılır, uyğun olaraq yerində yığılır nömrələmə və sink təbəqəsinə zərər verməmək üçün neylon sapanlardan istifadə edərək qaldırıldı.

Yol dərəcəsinə və zolaqların sayına görə modelləri necə seçmək olar?

Magistral yollar/əsas yollar ≥5,5 m daha aşağı boşluqla konsol və ya qapı çərçivəsi tiplərinə üstünlük verməlidir; ikinci dərəcəli yollar qısa konsollar seçə bilər; çoxzolaqlı (≥4 zolaqlı) qovşaqlarda qapı çərçivələrindən, tək zolaqlı/panduslardan istifadə edilməlidir tək konsollar, balanslaşdırma görmə məsafəsi və sərfəlilik.

Hansı ağıllı nəqliyyat vasitələri məhsullarla birləşdirilə bilər?

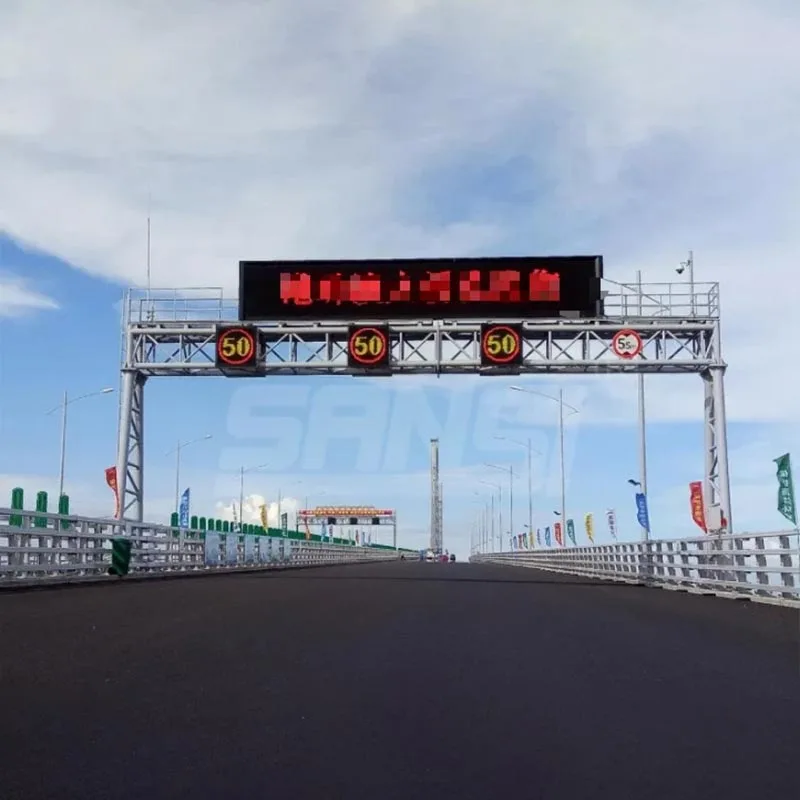

Qapı çərçivələri ETC antenalarını, HD monitorinqini, RSU V2X cihazlarını və dəyişən mesaj işarələrini birləşdirə bilər; konsol qolları bilər LED işıqlandırma və avtomobil detektorları ilə təchiz olunmalı, ağıllı şosse üçün qorunan torpaqlama və güc interfeysləri ilə təchiz olunmalıdır tikinti.
