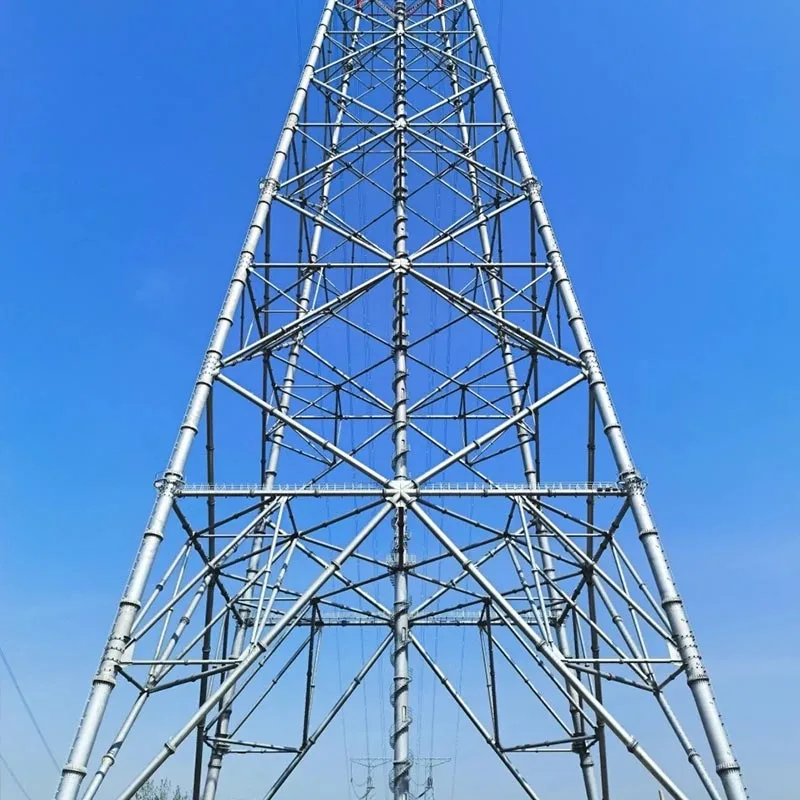

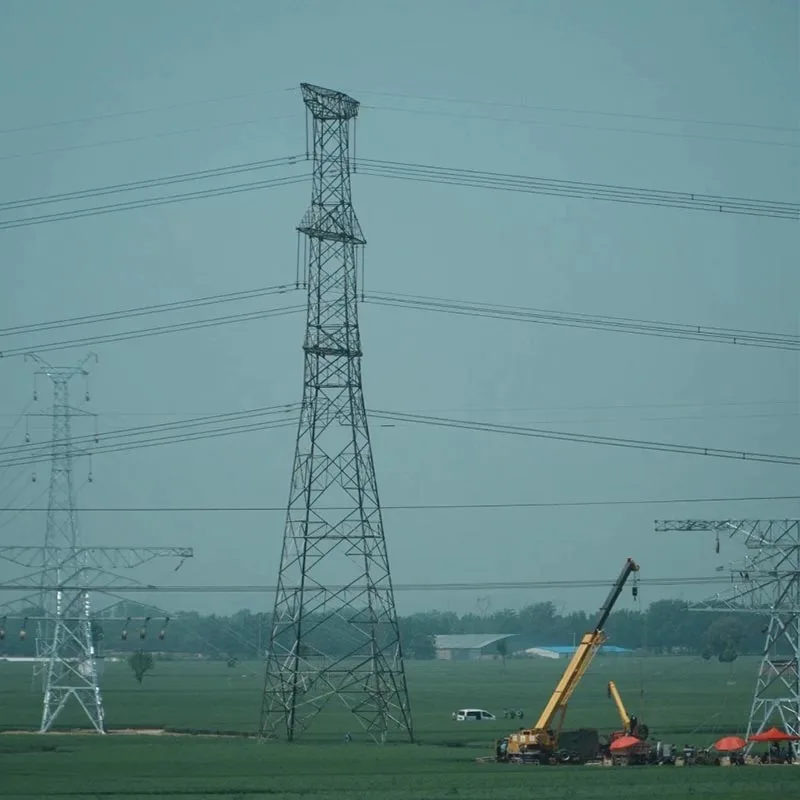

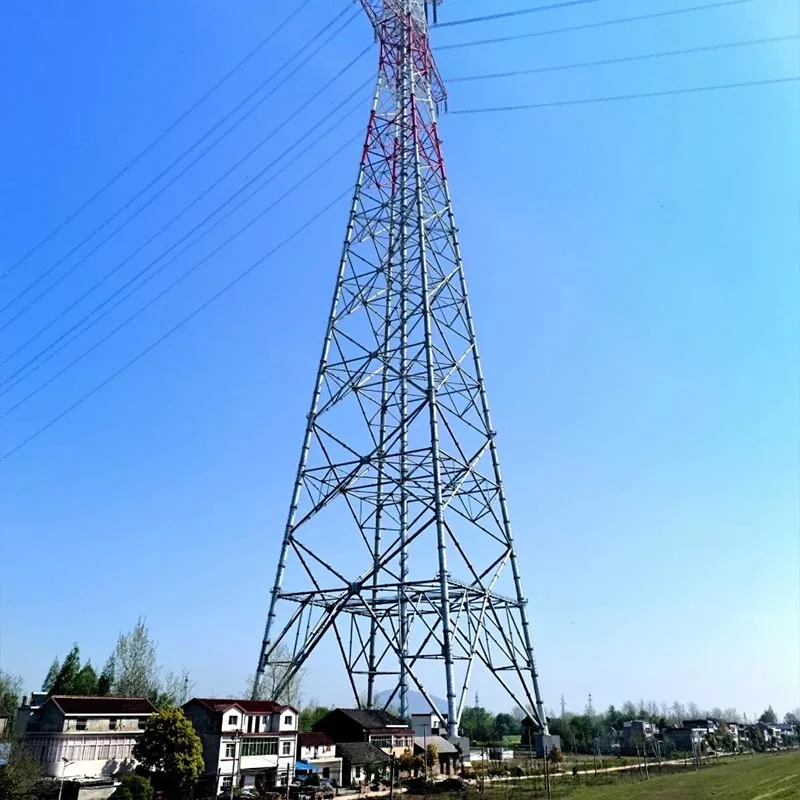

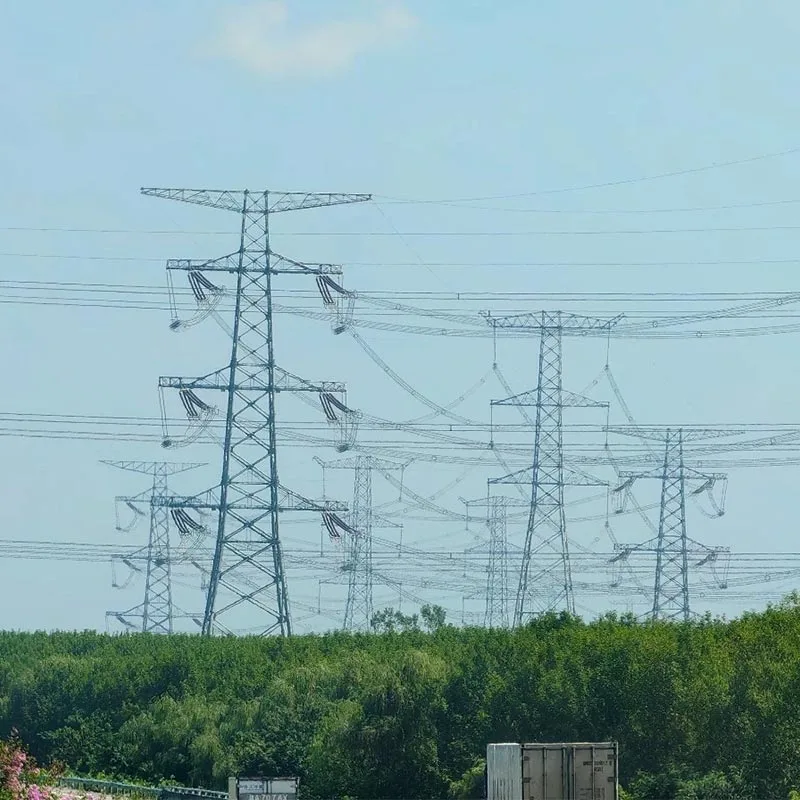

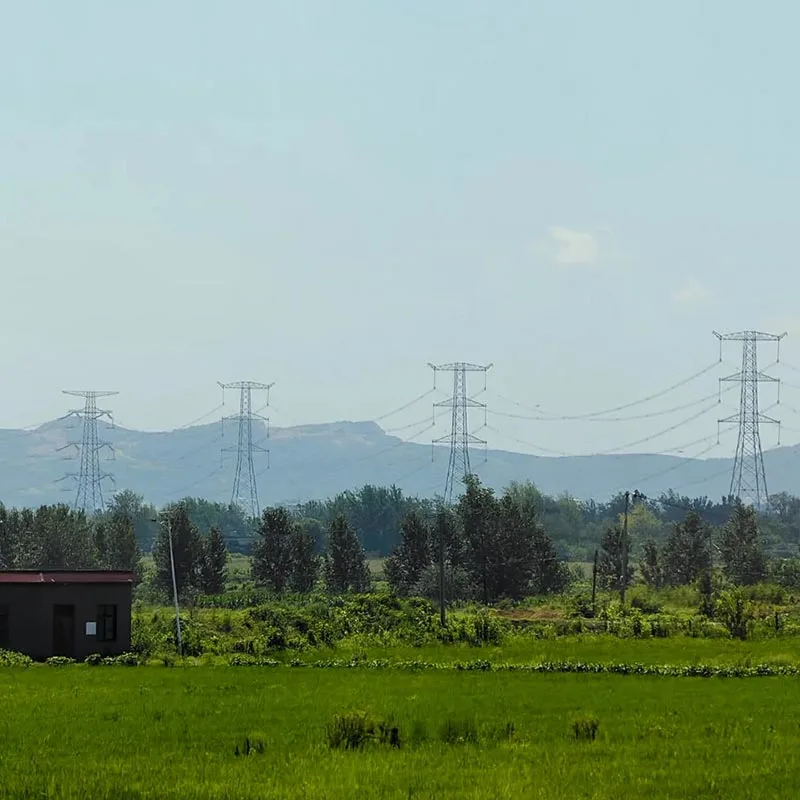

Elektrik ötürücü gərginlik qülləsi

Qingdao Anbang Yeni Enerji Elektrik Ötürmə Gərginlik Qülləsi 110kV-1000kV üçün uyğun olan əsas dəstək avadanlığıdır. gərginlik qülləsi və ya bucaq qülləsi kimi də tanınan yüksək gərginlikli və ultra yüksək gərginlikli ötürmə xətləri. İstehsalçı və təchizatçınız olaraq bizi seçin, biz bütün dünyada birdəfəlik həllər təklif edə bilərik.

Qülləmizi izləyir GB/T 2694-2018 istehsal standartı və xüsusi olaraq hazırlanmış yüksək möhkəmlikli bucaqlı polad qəfəs strukturundan istifadə edir. xətt növbələri, bölmələr və terminal nöqtələri. Dirijorun gərginliyinə səmərəli şəkildə dözə bilər, həddindən artıq dözə bilər şərtləri təmin edin və elektrik xəttinin sabit ankrajına və təhlükəsiz ötürülməsinə nail olun.

Elektrik ötürücü gərginlik qüllələri uzun məsafəli regionlararası ötürülmədə, yeni enerji toplanmasında və çatdırılma və magistral elektrik şəbəkəsinin tikintisi layihələri. Yüksək sabitlik, uzunmüddətli korroziya kimi üstünlükləri ilə müqavimət, və rahat quraşdırma, onlar təhlükəsiz və iqtisadi əməliyyat təmin etmək üçün əsas avadanlıq çevrilmişdir Çin ağıllı istehsalının gücünü vurğulayan elektrik şəbəkəsi.

Əsas üstünlüklər

Yüksək güclü yük müqaviməti

Transmissiya gərginlik qülləsinin əsas materialları bunlardır Q355B və Q420B yüksək davamlı bucaqlı polad, vahid və ağlabatanlığı təmin edən şəbəkəli truss struktur dizaynı ilə stress paylanması.

Konduktorların eksenel gərginliyini, külək yükünü, buz yükünü və seysmik təsirləri effektiv şəkildə daşıya bilər, və 2°-dən 30°-ə qədər xətt bucağı tələblərinə cavab verə bilər.

Struktur sabitliyi sənaye standartlarını çox üstələyir, xətlərin mütərəqqi dağılması riskinin aradan qaldırılması və ötürücü xətlərin təhlükəsizliyinin təmin edilməsi.

Uzunmüddətli baxımsız

Transmissiya gərginlik qülləsi ikili antikorroziya qəbul edir GB/T 13912 standart tələblərinə ciddi şəkildə əməl edən isti daldırma sinkləmə və epoksi toz örtük sistemi.

The korroziyaya qarşı xidmət müddəti ≥30 ildir, bu onu sahilyanı ərazilər kimi sərt açıq mühitlər üçün uyğun edir, şoran-qələvi torpaqlar və yüksək soyuq dağlıq bölgələr, tam həyat dövrünün işini əhəmiyyətli dərəcədə azaldır və ötürücü gərginlik qüllələrinin saxlanması xərcləri və sonrakı təmir investisiyalarının minimuma endirilməsi.

Standartlaşdırılmış hazırlıq və rahat quraşdırma

Elektrik ötürücü gərginlik qülləsi tamdır Fabrikdə standartlaşdırılmış prefabrik, komponent dəqiqliyi ±0,5 mm daxilində nəzarət edilir, ciddi şəkildə tələblərə uyğun istehsal olunur. GB/T 2694-2018 texniki şərtlər.

Yerində montaj mürəkkəb konstruksiyaya ehtiyac olmadan bolt birləşmələrindən istifadə edir avadanlıq, sürətli montaja imkan verir, tikinti dövrlərini əhəmiyyətli dərəcədə qısaldır, layihənin səmərəliliyini artırır və müxtəlif ərazi quraşdırma tələblərinə uyğunlaşma.

Özelleştirilebilir uyğunlaşma

Transmissiyanın quruluşu, ölçüləri və spesifikasiyası gərginlik qülləsi xəttin gərginlik səviyyələrinə, dönmə bucaqlarına, ərazi şəraitinə və yükə görə fərdiləşdirilə bilər tələblər.

Bu fincan növü, bayquş başı növü və AC/DC-yə uyğunlaşa bilən "quru" tip daxil olmaqla bir çox konfiqurasiyanı əhatə edir. 110kV-dan 1000kV-dək olan xətlər üçün gərginlik daşıyıcı tələblərinə cavab verən müxtəlif tipli ötürücü sistemlər və səhralar, dağlar və sahilyanı ərazilər kimi mürəkkəb mühitlər üçün uyğundur.

Yüksək səviyyəli qorunma

Transmissiya gərginlik qülləsinin seysmik müqavimət reytinqi 7-8, IP23–IP54 qoruma səviyyələri ilə GB 50260 standartlarına cavab verir.

Əla külək müqaviməti, buz müqaviməti, və 0,35KN/m²–0,75KN/m² güclü külək yüklərinə və 8 mm buz şəraitinə tab gətirə bilən ildırımdan qorunma ekstremal hava şəraitində sabit əməliyyat və fasiləsiz ötürücü xətlərin performansını qorumaq.

Məhsulun funksiyası prinsipi

Elektrik ötürmə xəttinin "bərk anker qovşağı" olaraq, elektrik ötürücü gərginlik qülləsinin əsas funksiyası daşımaqdır. dirijorun gərginliyini, xəttdəki qüvvələrin tarazlığını və ötürücü xəttinin sabit işləməsini təmin edin. The onun fəaliyyət prinsipi əsasən üç aspektdə əks olunur:

Birincisi, gərginlik daşıyıcısı və ankraj.Transmissiya gərginlik qülləsi qüllə başlığından keçiriciləri düzəldir dirijorun hər iki tərəfindəki eksenel gərginliyi qəbul edən və balanslaşdıran çarpaz qol və gərginlik izolyatorunun simləri xətt növbələri, seqmentlər və ya terminal mövqeləri, keçiricinin uzanması və ya ayrılmasının qarşısını alır, xəttin qarşısını alır yerdəyişmə və xətt üçün sərt dəstəyin təmin edilməsi.

İkincisi, güc balansı və ötürülməsi.Transmissiya gərginlik qülləsinin qəfəs bucağı polad quruluşu dirijor gərginliyi kimi müxtəlif qüvvələri bərabər şəkildə ötürmək üçün peşəkar mexaniki simulyasiya vasitəsilə hazırlanmışdır, külək yükü və qüllənin bünövrəsinə buz yükü, yerli stress konsentrasiyasının qarşısını almaq, qüllə deformasiyasının qarşısını almaq və ya zədələnməsi və qüllənin uzunmüddətli struktur dayanıqlığının təmin edilməsi.

Üçüncüsü, xəttin düzülməsinin optimallaşdırılması.Ağlabatan bucaq dizaynı və struktur konfiqurasiya vasitəsilə ötürülmə gərginlik qülləsi xəttin dönməsinə və seqmentə nəzarət etməyə imkan verir, xəttin parametrlərinin asimmetriyasını tarazlayır, əlavə xətti azaldır itki və elektromaqnit müdaxiləsi və keçiricilər ilə torpaq və ya binalar arasında təhlükəsiz məsafəni təmin edir, DL/T5352-2018 standartlarının tələblərinə cavab verən və ötürmə təhlükəsizliyini və enerji keyfiyyətini təmin edir.

Xidmətlərimiz

Fərdi Həll Dizaynı

Müştərilərlə birlikdə peşəkar Ar-Ge komandasına və mühəndislik təcrübəsinə arxalanaraq ötürmə xəttinin parametrləri, ərazi şəraiti və yük tələbləri, biz eksklüziv struktur dizaynını, gərginliyi təmin edirik ötürücü gərginlik qüllələri üçün hesablama, bucaq sxeminin optimallaşdırılması və ümumi texniki məsləhət xidmətləri, qüllələrin mühəndislik ehtiyaclarına dəqiq cavab verməsini təmin etmək.

One-Stop İstehsalat

Qingdao Anbang, ötürülməyə tam zəncirli nəzarətə nail olan müasir bir fərdi fabrikə malikdir. xammal tədarükü, kəsmə, qaynaq, korroziyadan qorunma emalından hazır məhsula qədər gərginlik qüllələri yoxlama.

Hər bir prosedur GB/T 2694-2018 standartına ciddi şəkildə əməl edir və dağıdıcı testlərdən keçir. qüllənin keyfiyyətinin standartlara cavab verməsini təmin edin.

Yerində Texniki Dəstək

Biz yerində quraşdırma təlimatı, prosedur izahatı, texniki istismara vermə, və ötürmə gərginlik qüllələri üçün digər xidmətlər, problemlərin həllinə kömək etmək üçün peşəkar texniklərin göndərilməsi tikinti əsnasında müxtəlif problemlər, qüllələrin standartlara uyğun qurulmasının və səmərəli şəkildə qoyulmasının təmin edilməsi əməliyyat.

Tam dövriyyəli satış sonrası zəmanət

Elektrik ötürücü gərginlik qüllələri ≥30 illik zəmanətlə gəlir. Biz qurduq a hərtərəfli satış sonrası təqib mexanizmi, məhsulların əməliyyat vəziyyətinin müntəzəm olaraq yoxlanılması, təmin edilməsi ömür boyu texniki dəstək və təcili təmir xidmətləri, müştəri ehtiyaclarına operativ cavab vermək və təmin etmək qüllələrin uzunmüddətli dayanıqlı istismarı, müştərilərin istismar və texniki xidmət risklərinin azaldılması.

Məhsulun spesifikasiyası
