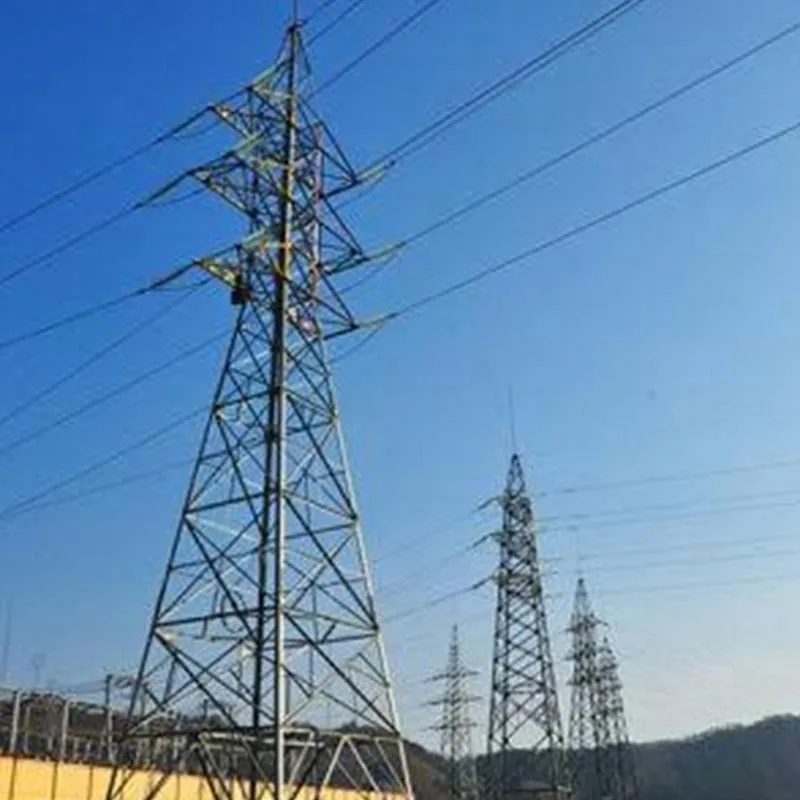

Polad Boru Transmissiya Qülləsi

Tam daxili avtomatlaşdırılmış istehsal xətləri ilə dəstəklənərək, yerinə yetirmək üçün davamlı kütləvi istehsal qabiliyyətini saxlayırıq. böyük həcmli toplu sifarişləri səmərəli şəkildə həyata keçirir. Hər bir qüllə tam rəsmilərlə səlahiyyətli struktur yük testindən keçir test hesabatları təqdim edilmişdir. Biz ISO 9001 keyfiyyət idarəetmə sertifikatına və tam sənaye uyğunluğu sertifikatına sahibik bütün istehsal proseslərinin standartlaşdırılması. Qlobal elektrik şəbəkəsi layihələrinə xidmət göstərən geniş təcrübə ilə biz tam təmin edirik yerli küləyin sürətinə, geoloji əraziyə və elektrik mühəndisliyi standartlarına uyğunlaşdırılmış xüsusi qüllə dizaynları. Bu qüllə seriyası tangens asma qüllələr, bucaqlı qüllələr və terminal anker qüllələri kimi geniş tövsiyə olunur. hava ötürmə xətləri. Biz enerji üçün hərtərəfli texniki təlimat və ardıcıl satış sonrası dəstək təqdim edirik kommunal şirkətlər və qlobal EPC podratçılar.

Polad Boru Transmissiya Qülləsi üçün Tətbiq Ssenariləri

Bizim polad boru ötürücü qüllələrimiz uyğunlaşa bilən yerüstü elektrik ötürücü sistemlər üçün əsas daşıyıcı strukturlar kimi çıxış edir geniş coğrafi mühit və mühəndislik layihə tələblərinə.

Şəhər və Şəhərətrafı Elektrik Ötürmə Şəbəkələri

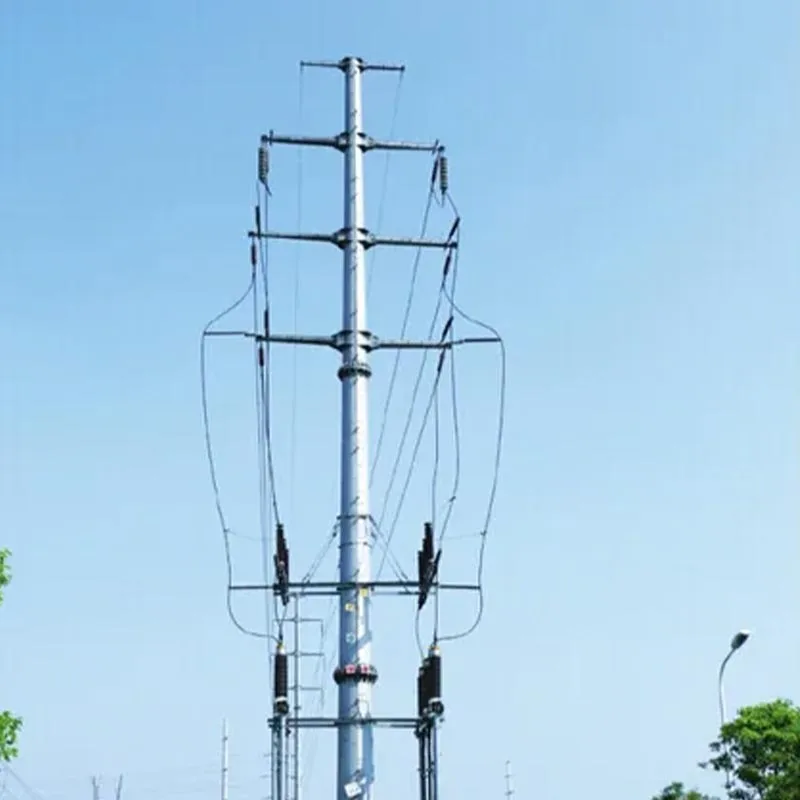

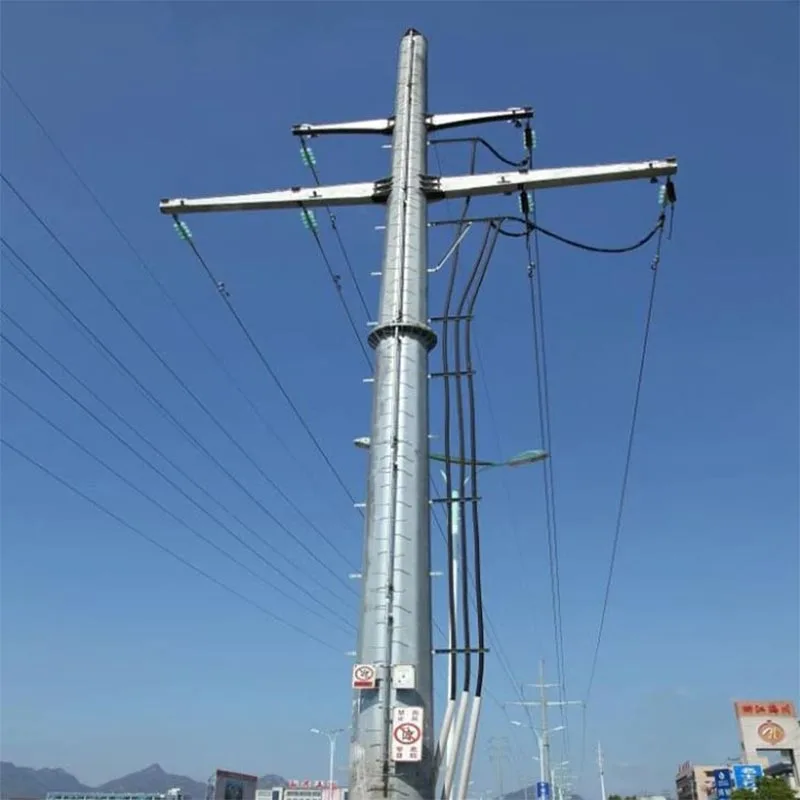

Dar şəhər yol dəhlizləri, yaşayış massivləri və bələdiyyə elektrik enerjisinin yenilənməsi layihələri üçün mükəmməldir. Onun kompakt silindrik gövdə kiçik torpaq sahəsini tutur və səliqəli görünüş təqdim edir, bu da onu sıx tikinti üçün uyğun edir. zonalar. O, orta gərginlikli hava ötürmə xətləri üçün asma, bucaq və terminal qüllələri kimi yerləşdirilə bilər.

Kəndlərin Elektrikləşdirilməsi və Şəhərətrafı Elektrik Şəbəkələri

Kəndlərə, əkin sahələrinə və kiçik şəhərlərə elektrik enerjisinin uzun məsafələrə ötürülməsi üçün idealdır. Prefabrik yüngül struktur ucqar dağlıq və ya sərt relyefdə nəqliyyat maneələrini azaldır, kənd şəbəkəsinin təkmilləşdirilməsini dəstəkləyir və genişləndirilməsi təşəbbüsləri.

Sənaye Zonaları və Ticarət Kompleksləri

İstehsal fabriklərinə, logistika parklarına, ticarət mərkəzlərinə və sənaye məhəllələrinə enerjini sabit şəkildə ötürmək. Yüksək struktur yük qabiliyyəti ağır keçirici çəkiləri və tez-tez sonrakı mərhələdə şəbəkə genişləndirilməsi modifikasiyalarını dəstəkləyir.

Bərpa Olunan Enerji Şəbəkəsinə qoşulma layihələri

Orta miqyaslı fotovoltaik elektrik stansiyalarının və külək təsərrüfatlarının çıxan ötürücü xətləri üçün geniş tətbiq olunur, birləşdirən regional mərkəzi paylayıcı yarımstansiyalara bərpa olunan enerji istehsalı bazaları.

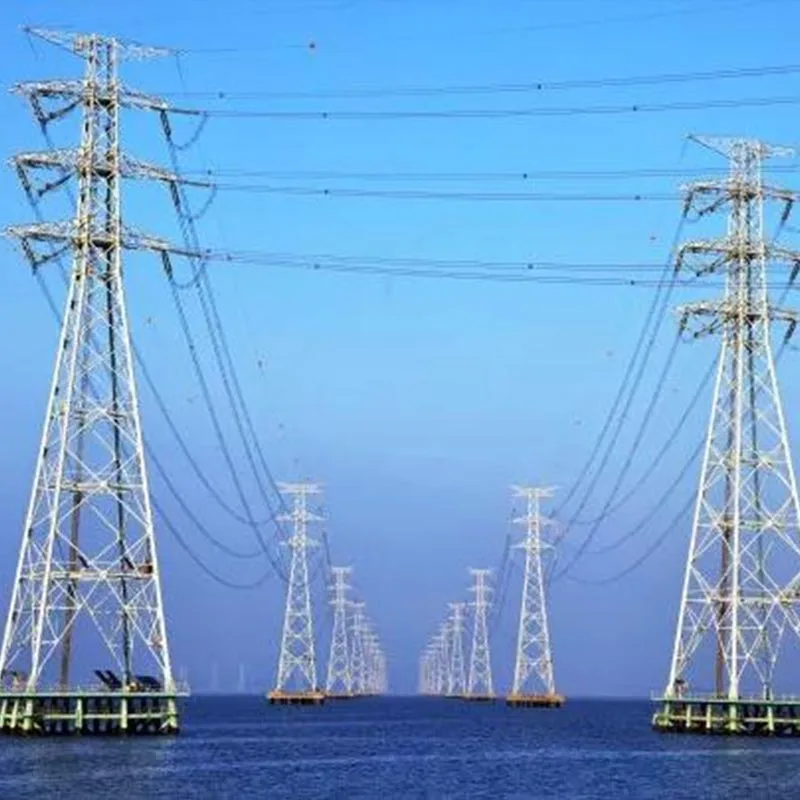

Sahil, Güclü Külək və Şiddətli Korroziya Mühitləri

İsti daldırma sinklənmiş səthin işlənməsi əla pas və duz-duman müqavimətini təmin edərək, uzunmüddətli sabitliyi təmin edir. sahilyanı duz səpilən ərazilərdə, yüksək rütubətli bölgələrdə və güclü davamlı küləkli zonalarda əməliyyat.

İnfrastrukturlararası Dəstək Layihələri

Elektrikləşdirilmiş magistrallar, dəmir yolu xətləri, mədən sahələri və uzaq sahə mühəndisliyi boyunca elektrik ötürülməsi üçün tətbiq olunur obyektlər. Bütün qüllələr rəsmi struktur test hesabatları, tam ISO sertifikatı və bol beynəlxalq sertifikatlarla gəlir layihə istinadları; yerli külək yükü parametrlərinə, torpağın daşıyıcılığına uyğunlaşdırmaq üçün xüsusi konstruktiv dizaynlar mövcuddur şərtlər və regional elektrik texniki standartları.

Əsas Quraşdırma Spesifikasiyaları və Əməliyyat Tələbləri

1. Əsas Quraşdırma Xüsusiyyətləri

Əsas Dizayn Tələbləri
Bünövrə formaları yerli külək yükü, qruntun daşıyıcı gücü və qüllənin hündürlüyü əsasında hesablanmalı və layihələndirilməlidir. iki Əsas həllər yerində tökmə beton gömülü bünövrələr və anker boltlarından asılı olmayan təməllərdir. qazıntı dərinlik, həndəsi ölçülər və betonun möhkəmlik dərəcələri rəsmi mühəndislik təsvirlərinə ciddi şəkildə əməl etməlidir. Doldurma qüllənin aşmasına qarşı kifayət qədər dayanıqlığını təmin etmək üçün torpaq qatlanmalı və bərabər şəkildə sıxılmalıdır.

Şaqulilik və Mövqe Sapma Standartları
Qüllə qurulduqdan sonra qüllənin gövdəsinin şaquli əyilməsi qüllənin ümumi hündürlüyünün 3‰-dən çox olmamalıdır. Yer səviyyəsində üfüqi ofset ötürücü xətt marşrutunun dizaynına uyğun olmalıdır; bütün sapmalar daxilində qalmalıdır milli və beynəlxalq enerji ötürülməsi standartlarında müəyyən edilmiş tolerantlıq diapazonu.

Çox bölməli boruların birləşdirilməsi qaydaları
Seqmentli yığılmış polad boru qüllələri üçün flanş birləşmələrinin səthləri birləşmədən əvvəl təmiz və düz saxlanılmalıdır. Hamısı yüksək möhkəmlikli birləşdirici boltlar təyin olunmuş fırlanma momenti dəyərinə çatmaq üçün çarpaz ardıcıllıqla simmetrik şəkildə bərkidilməlidir. Uzunmüddətli küləyin vibrasiyasından yaranan boşalmanın qarşısını almaq üçün hər bolt üçün tam kilid yuyucuları quraşdırılmalıdır.

Məcburi torpaqlama standartları
Etibarlı torpaqlama konstruksiyası bütün polad boru ötürücü qüllələr üçün məcburidir. Ölçülmüş torpaqlama müqaviməti dəyər yerli ötürmə şəbəkəsinin təhlükəsizlik xüsusiyyətlərinə cavab verməlidir. Torpaq keçiriciləri möhkəm qaynaqlanmalıdır və ya qüllənin əsasına boltla bərkidilmiş və bütün birləşmə birləşmələrinə antikorroziya örtük tətbiq edilməlidir.

Quraşdırma və Aparat Quraşdırma Meyarları
Çarpaz qollar, asma izolyatorları, kabel sıxacları və bütün köməkçi qurğular dizayna uyğun olaraq quraşdırılmalıdır. oriyentasiya. Qala gövdəsində əvvəlcədən təyin edilmiş montaj delikləri istehsalçı olmadan özbaşına yenidən qazıla və ya dəyişdirilə bilməz təsdiq. Bütün aparat bərkidicilərinin bərkidilmə anı istehsalçının rəsmi texniki təlimatına uyğun olmalıdır.

2. Daşıma və Saxlama üçün Ehtiyat tədbirləri

1.Qüllə borusu gövdəsinin isti daldırma sinklənmiş antikorroziya təbəqəsini cızıqlardan, toqquşma təsirindən və zərbədən qoruyun. sürtünmə aşınması. Aşkar edilmiş hər hansı örtük zədəsi dərhal uyğun pas əleyhinə örtüklə təmir edilməlidir materiallar.
2.Yerli girintilərin və ya əyilmələrin qarşısını almaq üçün yığma və keçid zamanı qüllə borularının altına yumşaq tampon yastıqları qoyun deformasiya. Ağır yükləri birbaşa qüllə borusu səthinə yığmayın.
3. Hazır qüllələri düz, yaxşı qurudulmuş yerdə saxlayın. Qarşısının alınması üçün taxta dayaq blokları ilə yığılmış təbəqələri ayırın rütubətin saxlanması və səthi sinklənmiş təbəqənin korroziyası.

3. Yerində Quraşdırma üzrə Təhlükəsizlik tədbirləri

1.Yalnız qüllənin gövdəsində qeyd olunmuş təyin edilmiş qaldırıcı bağlama mövqelərindən istifadə edin. Yanlış qaldırıcı bağlama nöqtələri polad boru qülləsinin daimi əyilmə deformasiyasına səbəb olacaqdır.
2.İstehsalçının rəsmi texniki icazəsi olmadan yeni deşiklər qazmayın və ya qüllə borusu gövdəsini kəsməyin, çünki bu, ümumi konstruksiya daşıyıcı gücünü zəiflədəcək.
3.Bütün flanşlı yüksək möhkəm cıvataları göstərilən fırlanma momentinə simmetrik şəkildə sıxın; quraşdırma tamamlandıqdan sonra boltun sıxlığının tam ikincili təkrar yoxlanışını aparın.
4. Qüllənin hündürlüyünün 3‰ daxilində qüllənin şaquli əyilməsinə ciddi nəzarət edin; qüllənin əyilməsi və aşması risklərini aradan qaldırmaq üçün təməlin hərtərəfli sıxılmasını təmin edin.
5.Enerji ötürülməzdən əvvəl yerli ötürmə şəbəkəsinin təhlükəsizlik standartlarına cavab vermək üçün etibarlı torpaqlama bağlantısının tikintisini tamamlayın və torpaqlama müqavimətini yoxlayın.
6.Təhlükəsizlik qəzalarının qarşısını almaq üçün tufan, güclü yağış və güclü külək zamanı bütün tikinti işlərini dayandırın.

4. İstismar və Gündəlik Baxım Tədbirləri

1.Qüllənin nəzərdə tutulmuş maksimum yükləmə qabiliyyətini aşan əlavə avadanlıq, kabel və ya elektrik avadanlığı əlavə etməyin.
2. Boltların boşaldılmasını, sinklənmiş örtüklərin soyulmasını, pas ləkələrini və görünən qüllə gövdəsinin deformasiyasını yoxlamaq üçün müntəzəm dövri yoxlamalar aparın.
3. Xüsusilə sahilyanı və yüksək rütubətli korroziyaya məruz qalan ərazilərdə yerləşdirilmiş qüllələr üçün korroziyanın gedişatını yavaşlatmaq üçün zədələnmiş sinklənmiş təbəqələri dərhal təmir edin.
4. Ağır tikinti maşınlarının qüllə bünövrəsi ilə toqquşmasının qarşısını almaq; yol hərəkəti marşrutlarının kənarında yerləşən qüllələr üçün aşkar xəbərdarlıq nişanları quraşdırın.
5. Bütün yoxlama nəticələrinin tam yazılı qeydlərini aparın; anormal hallar aşkar edildikdə dərhal struktur möhkəmləndirmə müalicəsini həyata keçirin.

Polad Boru Ötürücü Qüllə üçün Standart Müntəzəm Baxım Təlimatları

1. Vizual Ümumi Təftiş (Dövr: Rüblük / Yarımillik)

● Qüllə borusu gövdəsini əyilmə, əyilmə, çatlar və anormal konstruksiya deformasiyası üçün yoxlayın.
● İsti daldırma sinklənmiş örtük səthini yoxlayın: flanş birləşmələrində, qaynaq tikişlərində və qüllənin əsas hissəsində fokuslanan sahələrlə soyulma, qırılma və pas ləkələrini müəyyən edin.
● Çarpaz qolları, izolyatorları, birləşdirici aparatları və elektrik kabellərini zədələnmə, köhnəlmə və ya yerdəyişmə üçün yoxlayın.
● Heç bir ağac budaqlarının, xarici zibillərin və ya qalaqlanmış materialların qüllənin gövdəsinə söykənmədiyini təsdiqləyin.

2. Qoşulma Boltu və Quraşdırma Təftişi

● Bütün flanş birləşdirən boltlar, bərkidicilər və qıfıl yuyucularını gevşetmə, pas korroziyası və ya çatışmayan hissələri yoxlayın.
● Boş boltları tələb olunan fırlanma momenti standartına qədər yenidən sıxın; ciddi korroziyaya uğramış aparat aksesuarlarını dəyişdirin.
● Oksidləşmə və ya qırılma olmadan sıx təması təmin etmək üçün torpaqlama birləşmələrini yoxlayın.

3. Vəqf və Ətraf Mühitin Müfəttişliyi

● Qüllə bünövrələrində çökmə, səth çatlaması, su yığılması və ya ətrafdakı torpaq eroziyasını yoxlayın.
● Sürətlənmiş bünövrə və boru korroziyasının qarşısını almaq üçün qüllənin əsasının ətrafındakı qalaqlanmış torpaqları, alaq otlarını və gölməçələri təmizləyin.
● Qüllənin şaquliliyinə nəzarət etmək; aşkar əyilmə aşkar edildikdə dərhal möhkəmləndirmənin düzəldilməsini təşkil edin.

4. İllik Torpaqlama Performansı Testi

● Yerli ötürmə xəttinin təhlükəsizlik spesifikasiyasına uyğun olmaq üçün ildə bir dəfə qüllənin torpaqlama müqavimətini ölçün.
● Müqavimət sınağı qiymətləri standart hədləri keçərsə, qırılmış və ya güclü korroziyaya uğramış torpaq keçiricilərini və birləşmə birləşmələrini təmir edin.

Polad Boru Ötürücü Qüllə üçün Tez-tez verilən suallar (FAQ).

S1: Polad boru ötürmə qüllələri üçün hansı antikorroziya müalicəsini qəbul edirsiniz?

A1: Bütün qüllələr standart antikorroziya prosesi kimi isti daldırma sinklənmə ilə tamamlanır. Qalın sinklənmiş təbəqə pas, duz dumanı və yüksək rütubətli iqlimlərə təsirli şəkildə müqavimət göstərir, daxili düzənlik, kənd və sahil üçün uyğundur layihələr. Ciddi aşındırıcı sənaye və ya dəniz əraziləri üçün biz xüsusi dupleks örtük həlləri (isti daldırma) təmin edirik. sinklənmə və üst pas əleyhinə boya).

S2: Rəsmi test hesabatlarını və müvafiq ixtisas sertifikatlarını təqdim edə bilərsinizmi?

A2: Bəli. Biz tam struktur yük test hesabatlarını, xammal yoxlama sertifikatlarını, ISO 9001 keyfiyyətini təmin edirik. sistemin sertifikatlaşdırılması və layihənin tender və qəbulu üçün tələb olunan digər sənədlər. Bütün texniki parametrlər beynəlxalq əsas orta və yüksək gərginlikli ötürmə xətti standartlarına uyğundur.

Q3: Siz xüsusi qüllə dizayn həllərini dəstəkləyirsinizmi?

A3: Tam dəstəklənir. Biz qüllənin hündürlüyünü, boru divarının qalınlığını, üst daşıyıcı yükü, montaj çuxurunun planını və flanşı tənzimləyirik ölçüləri yerli külək yükü məlumatlarına, torpağın daşıma qabiliyyətinə və ötürücü xətt mühəndisliyi tələblərinə uyğun olaraq. Xüsusi tangens asma qüllələri, bucaqlı gərginlik qüllələri və terminal anker qüllələri mövcuddur.

Q4: İstehsal və çatdırılma qabiliyyətiniz hansı üstünlüklərə malikdir?

A4: Biz sabit kütləvi istehsal gücünə malik tam avtomatlaşdırılmış inteqrasiya olunmuş istehsal xətlərinə sahibik. götürə bilərik böyük toplu sifarişlər və enerji təchizatı və tikinti vaxt qrafiklərinə uyğun çevik daşınma cədvəlləri təşkil edin. Dünya üzrə EPC layihələri.

S5: Polad boru ötürücü qüllənin quraşdırılması üçün hansı təməl növü tövsiyə olunur?

A5: Ankraj boltundan asılı olmayan bünövrə və tökmə beton gömülü bünövrə ən çox yayılmış ikisidir. həllər qəbul etmişdir. Xüsusi təməl ölçüsü və möhkəmləndirmə sxemi qüllənin hündürlüyündən, yerli küləyin sürətindən asılıdır və qruntdaşıyan parametrlər. Müştəriyə standart istinad təməl tikinti təsvirlərini təqdim edə bilərik xahiş.

S6: Polad boru ötürücü qüllənin gözlənilən xidmət müddəti nədir?

A6: Normal iş şəraitində və müntəzəm planlaşdırılmış texniki xidmət şəraitində, isti daldırma sinklənmiş polad boru ötürülməsi qüllələrin xidmət müddəti 25-30 ildir. Sahildəki yüksək duzlu korroziyalı ərazilər üçün xidmət müddəti daha uzun ola bilər təkmilləşdirilmiş dupleks antikorroziya örtük sistemlərinə təkmilləşdirməklə uzadılıb.
